APC SWP 20–480 А - Инструкция (Страница 14)

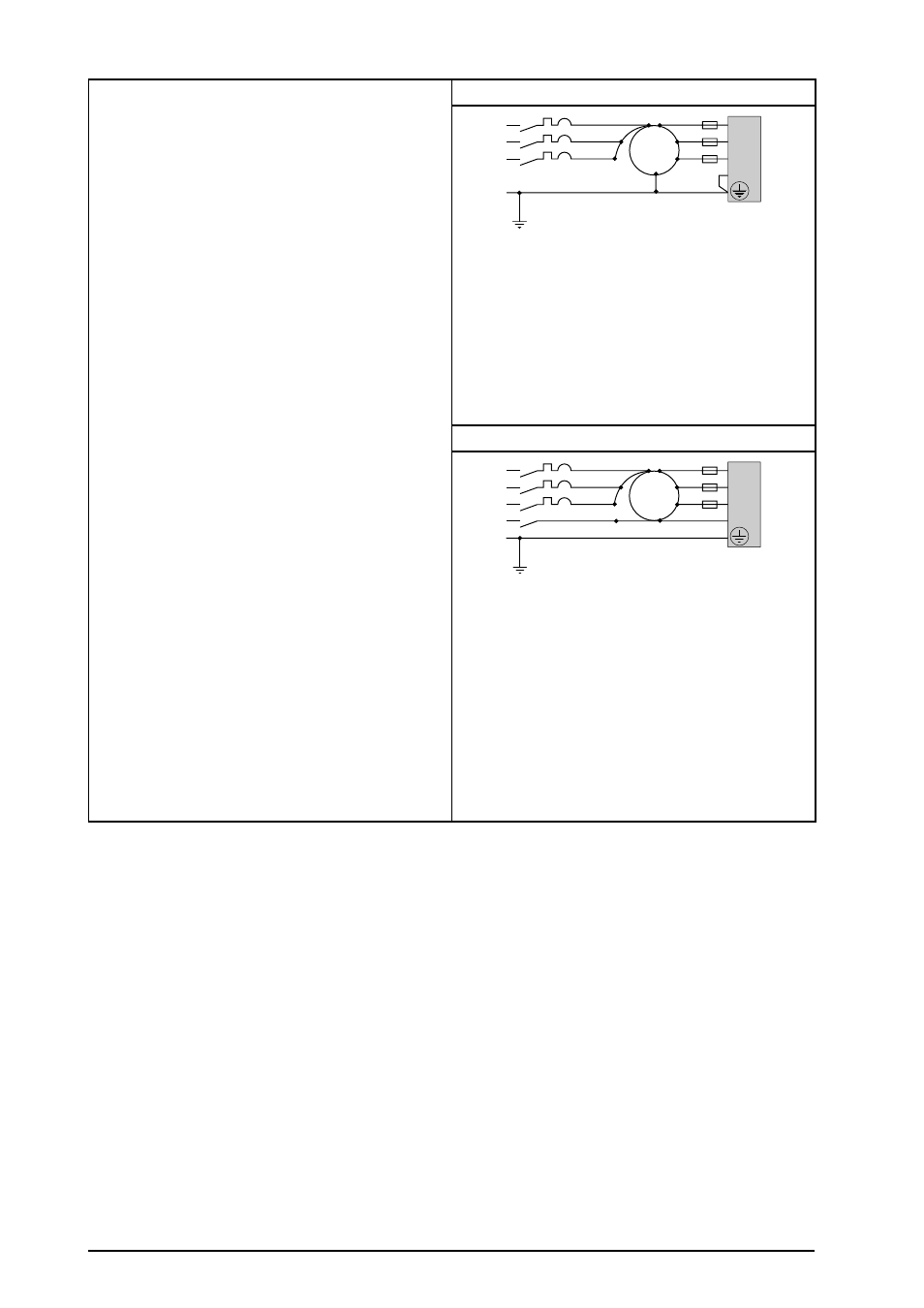

Система заземления TNC
150 A PEN
63 A UR
N
3
2
1
208 V 105 A
C3
B3
50 A
c
b
A3 a
310 A N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: In= 100 А
3 полюса
- Расцепитель: Тип защиты электронной цепи:
Магнитная от 10 до 14 In
РЕКОМЕНДАЦИИ SCHNEIDER ELEСTRIC:
– Автоматический выключатель: C120H 100 А 3P
- Расцепитель: D-образная кривая
Система заземления TNS
63 A UR
150 A
N
3
2
1
208 V 105 A
C3
B3
50 A
c
b
A3 a
PE
310 A
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: 400 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 160 А
- Магнитный порог: Im= 4 x Ir
- Без защиты нейтрали
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX400 4p3d
- Расцепитель: Micrologic2 400 А / настройка Ir =
160 А
10 AccuSine SWP 20–480 А Установка автотрансформатора 990–5229–028
