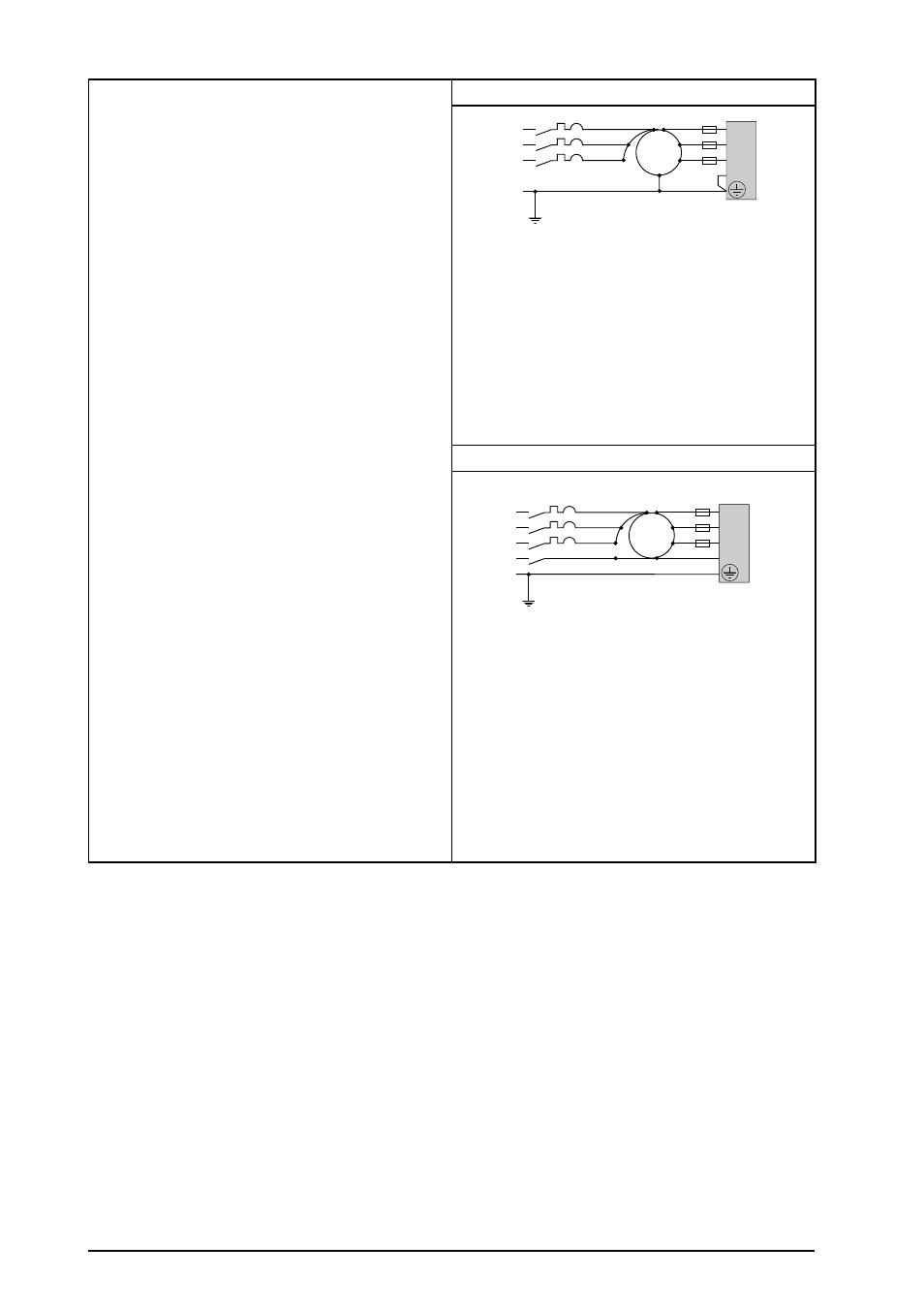

Система заземления TNC
100 A
PEN
40 A UR
N
3
2
1
208 V
75 A
C3
B3
35 A
c
b
A3
a
220 A
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: In = 50 А
3 полюса
- Расцепитель: Тип защиты электронной цепи:
Магнитная от 10 до 14 In
РЕКОМЕНДАЦИИ SCHNEIDER ELEСTRIC:
– Автоматический выключатель: C60 50 А 3P
- Расцепитель: D-образная кривая
Система заземления TNS
N
40 A UR
100 A
N
3
2
1
208 V
75 A
C3
B3
35 A
c
b
A3
a
PE
220 A
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: 160 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 63 А
- Магнитный порог: Im= 5 x Ir
- Без защиты нейтрали
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX160 4p3d
- Расцепитель: Micrologic2 160 А / настройка Ir = 6"
А
8
