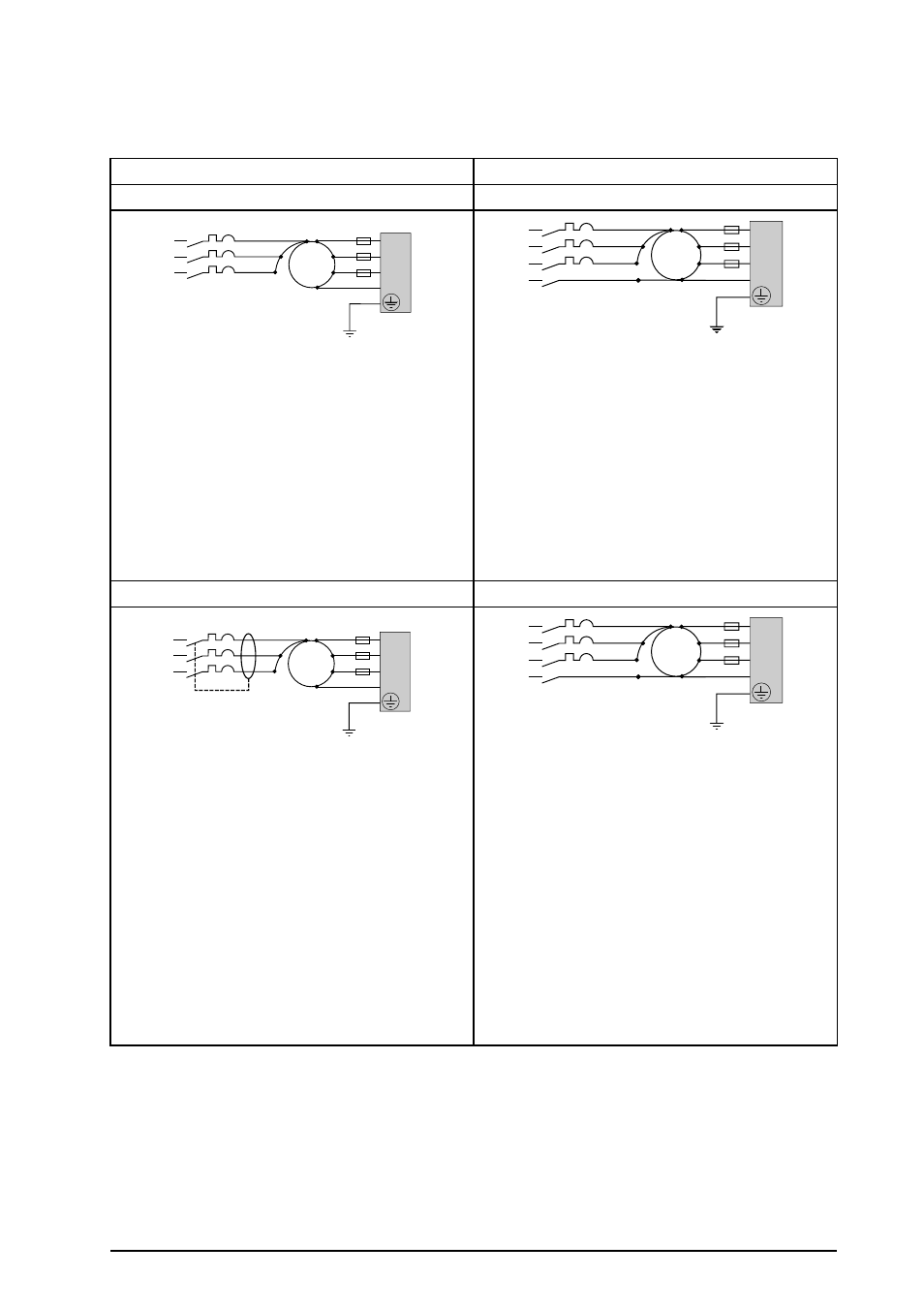

Соединение с клеммной колодкой AccuSine SWP
45 А
Без нейтрального провода
С нейтральным проводом
Система заземления IT
Система заземления IT
63 A UR
50 A
N
3
2
1
208 V
105 A
C3
B3
50 A
c
b
N
A3
a
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: In= 100 А
3 полюса
- Расцепитель: Тип защиты электронной цепи:
Магнитная от 10 до 14 In
РЕКОМЕНДАЦИИ SCHNEIDER ELEСTRIC:
– Автоматический выключатель: C120H 100 А 3P
- Расцепитель: D-образная кривая
63 A UR
150 A N
3
2
1
208 V
105 A
C3
B3
50 A
c
b
A3
a
310 A
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: 400 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 160 А
- Магнитный порог: Im= 4 x Ir
- Без защиты нейтрали
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX400 4p3d
- Расцепитель: Micrologic2 160 А / настройка Ir =
250 А
Система заземления TT
Система заземления TT
63 A UR
50 A
N
3
2
1
208 V
105 A
C3
B3
50 A
c
b
N
A3
a
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: In= 100 А
3 полюса
- Расцепитель: Тип защиты электронной цепи:
Магнитная между 10 и 14 In
- Защита от замыкания на землю: 1000 мА
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: C120H 100 А 3P
- Расцепитель: D-образная кривая
- Защита от замыкания на землю: C120 Vigicomodule
; настройка 1000 мА
63 A UR
150 A N
3
2
1
208 V
105 A
C3
B3
50 A
c
b
A3
a
310 A
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: 400 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 160 А
- Магнитный порог: Im= 4 x Ir
- Без защиты нейтрали
- Защита от замыкания на землю: в зависимости от
установки
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX400 4p3d
– Расцепитель: Micrologic2 400 А / настройка Ir =
160 А
- Защита от замыкания на землю: Vigicompact MH
или MB, настройка в зависимости от установки
