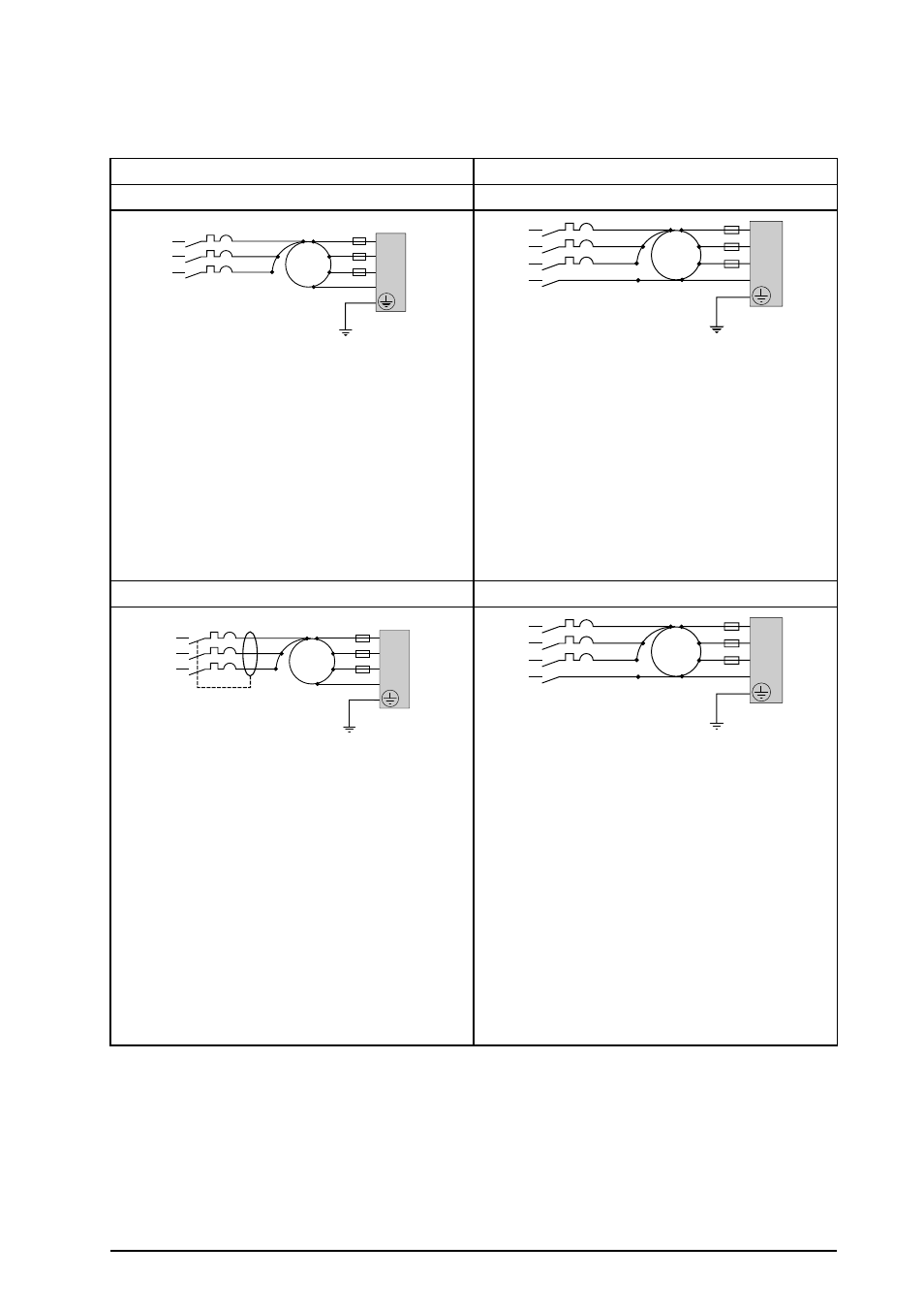

Соединение с клеммной колодкой AccuSine SWP
30 А
Без нейтрального провода С нейтральным проводом
Система заземления IT Система заземления IT
40 A UR
35 A
N
3
2
1
208 V 75 A
C3
B3
35 A
c
b
N
A3 a
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: In = 50 А
3 полюса
- Расцепитель: Тип защиты электронной цепи:
Магнитная от 10 до 14 In
РЕКОМЕНДАЦИИ SCHNEIDER ELEСTRIC:
– Автоматический выключатель: C60 50 А 3P
- Расцепитель: D-образная кривая
40 A UR
100 A N
3
2
1
208 V 75 A
C3
B3
35 A
c
b
A3 a
220 A
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: 160 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 63 А
- Магнитный порог: Im= 5 x Ir
- Без защиты нейтрали
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX160 4p3d
- Расцепитель: Micrologic2 160 А / настройка Ir = 63
А
Система заземления TT Система заземления TT
40 A UR
35 A
N
3
2
1
208 V 75 A
C3
B3
35 A
c
b
N
A3 a
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: In = 50 А
3 полюса
- Расцепитель: Тип защиты электронной цепи:
Магнитная между 10 и 14 In
- Защита от замыкания на землю: 1000 мА
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: C60 50 А 3P
- Расцепитель: D-образная кривая
- Защита от замыкания на землю: Модуль C60 Vigi ;
настройка 1000 мА
40 A UR
100 A
N
3
2
1
208 V 75 A
C3
B3
35 A
c
b
A3 a
220 A
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
- Диапазон автоматического выключателя: 160 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 63 А
- Магнитный порог: Im= 5 x Ir
- Без защиты нейтрали
- Защита от замыкания на землю: в зависимости от
установки
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX160 4p3d
- Расцепитель: Micrologic2 160 А / настройка Ir = 63
А
- Защита от замыкания на землю: Vigicompact MH
или MB, настройка в зависимости от установки
990–5229–028 AccuSine SWP 20–480 А Установка автотрансформатора 7
