APC SWP 20–480 А - Инструкция (Страница 15)

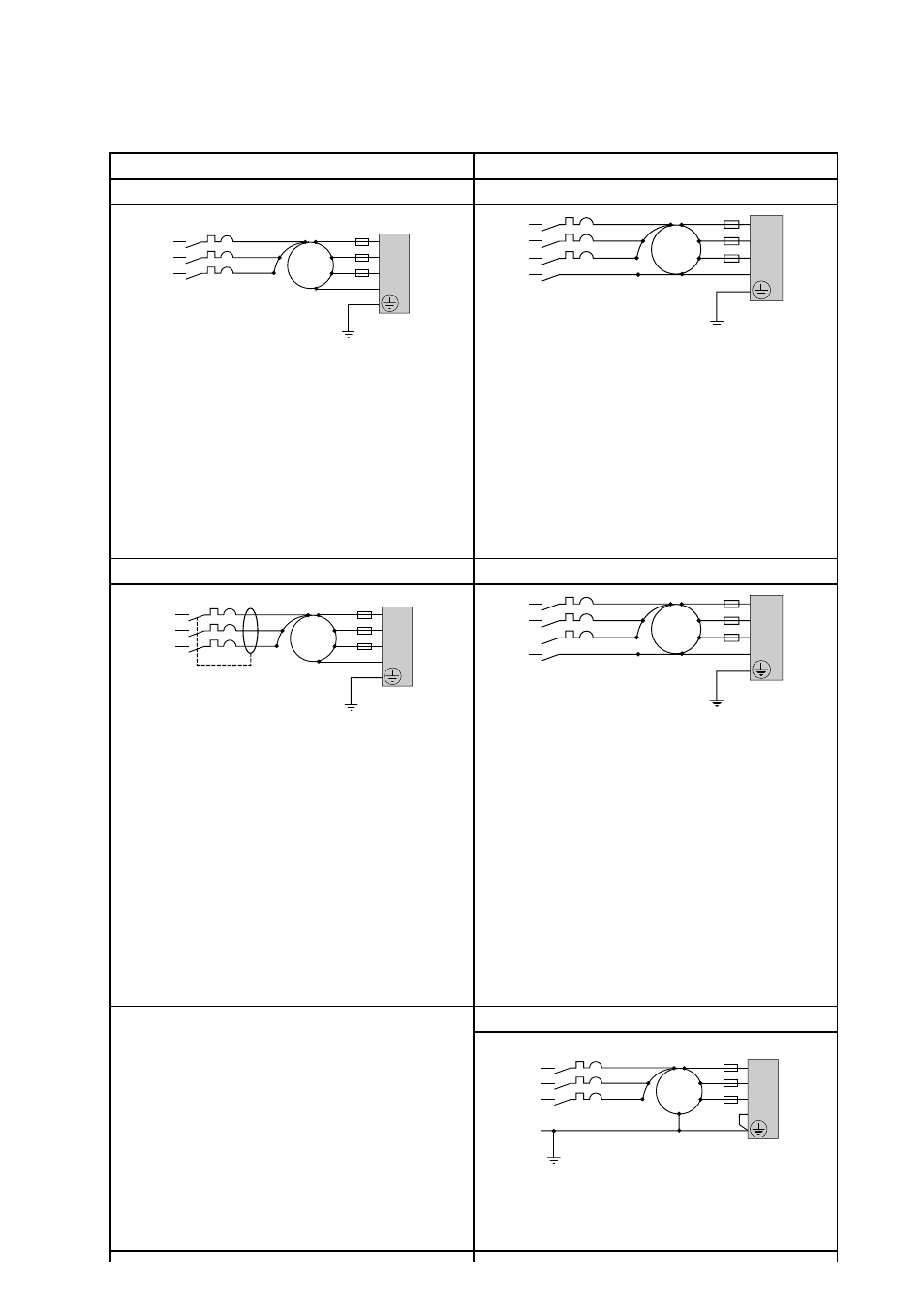

Соединение с клеммной колодкой AccuSine SWP
60 А
Без нейтрального провода С нейтральным проводом
Система заземления IT Система заземления IT
80 A UR
65 A
N
3
2
1
208 V 135 A
C3
B3
65 A
c
b
N
A3 a
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 160 А 3
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 150 А
- Магнитный порог: Im= 4 x Ir
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX160 3p3d
– Расцепитель: Micrologic2 160 А / настройка Ir =
150 А
80 A UR
200 A N
3
2
1
208 V 135 A
C3
B3
65 A
c
b
A3 a
400 A
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 400 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 160 А
- Магнитный порог: Im= 4 x Ir
- Без защиты нейтрали
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX400 4p3d
– Расцепитель: Micrologic2 400 А / настройка Ir =
160 А
Система заземления TT Система заземления TT
80 A UR
65 A
N
3
2
1
208 V 135 A
C3
B3
65 A
c
b
N
A3 a
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 160 А 3
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 150 А
- Магнитный порог: Im= 4 x Ir
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX160 3p3d
– Расцепитель: Micrologic2 160 А / настройка Ir =
150 А
- Защита от замыкания на землю: Vigicompact MH
или MB, настройка: в зависимости от устаноки
80 A UR
200 A N
3
2
1
208 V 135 A
C3
B3
65 A
c
b
A3 a
400 A
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 400 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 160 А
- Магнитный порог: Im= 4 x Ir
- Без защиты нейтрали
- Защита от замыкания на землю: в зависимости от
установки
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX400 4p3d
– Расцепитель: Micrologic2 400 А / настройка Ir =
160 А
- Защита от замыкания на землю: Vigicompact MH
или MB, настройка в зависимости от установки
Система заземления TNC
200 A PEN
80 A UR
N
3
2
1
208 V 135 A
C3
B3
65 A
c
b
A3 a
400 A N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
990–5229–028 AccuSine SWP 20–480 А Установка автотрансформатора 11
