APC SWP 20–480 А - Инструкция (Страница 20)

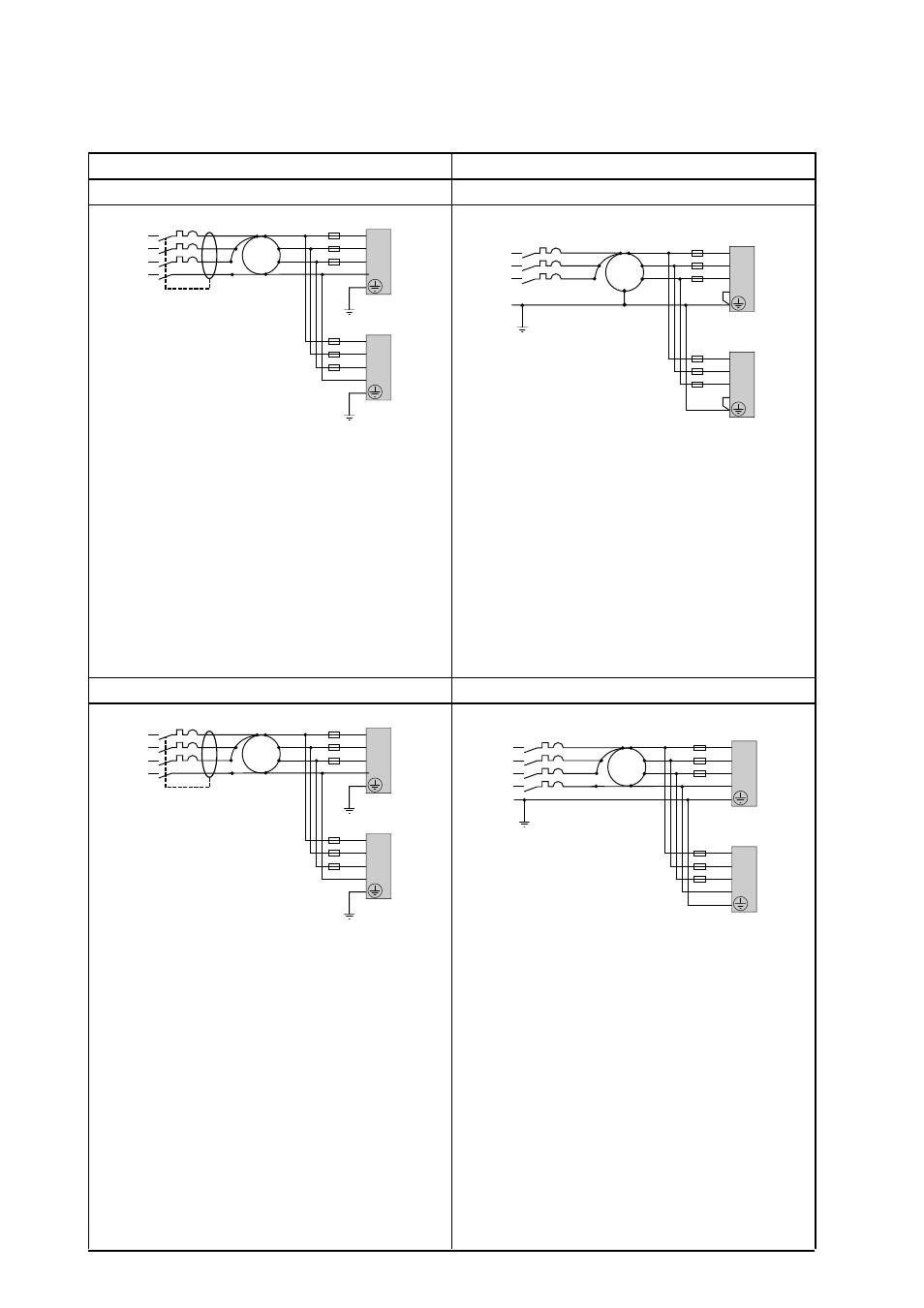

Соединение с клеммной колодкой AccuSine SWP
120 А с нейтральным проводом
С нейтральным проводом
Система заземления IT Система заземления TNC
80 A UR
200 A
N
3
2
1
208 V 265 A
C3
B3
130 A A3
400 A
65 A
80 A UR
200 A
N
3
2
1
65 A
c
b
a
N
790 A
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 800 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 320 А
- Магнитный порог: Im= 4 x Ir
- Без защиты нейтрали
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NS800 4p3d
– Расцепитель: Micrologic2 800 А / настройка Ir =
320 А
80 A UR
N
3
2
1
208 V 265 A
C3
B3
130 A A3 65 A
80 A UR
N
3
2
1
65 A
200 A
200 A PEN 790 A
c
b
a
N
400 A
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 400 А 3
полюса
– Расцепитель:
- Тепловой порог: Ir = 280 А
- Магнитный порог: Im= 9 x Ir
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX160 3p3d
– Расцепитель: Micrologic2 400 А / настройка Ir =
280 А
Система заземления TT Система заземления TNS
80 A UR
200 A
N
3
2
1
208 V 265 A
C3
B3
130 A A3
400 A
65 A
80 A UR
200 A
N
3
2
1
65 A
c
b
a
N
790 A
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 800 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 320 А
- Магнитный порог: Im= 4 x Ir
- Без защиты нейтрали
Защита от замыкания на землю: добавление тороида
с реле и отключающей вторичной обмоткой /
конфигурация зависит от условий установки
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC
– Автоматический выключатель: NS800 4p3d
– Расцепитель: Micrologic2 800 А / настройка Ir =
320 А
– Защита от замыкания на землю: добавление реле
80 A UR
N
3
2
1
208 V 265 A
C3
B3
130 A A3 65 A
80 A UR
N
3
2
1
65 A
200 A
200 A
PE
PE
790 A 400 A
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 800 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 320 А
- Магнитный порог: Im= 4 x Ir
- Без защиты нейтрали
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NS800 4p3d
– Расцепитель: Micrologic2 800 А / настройка Ir =
320 А
