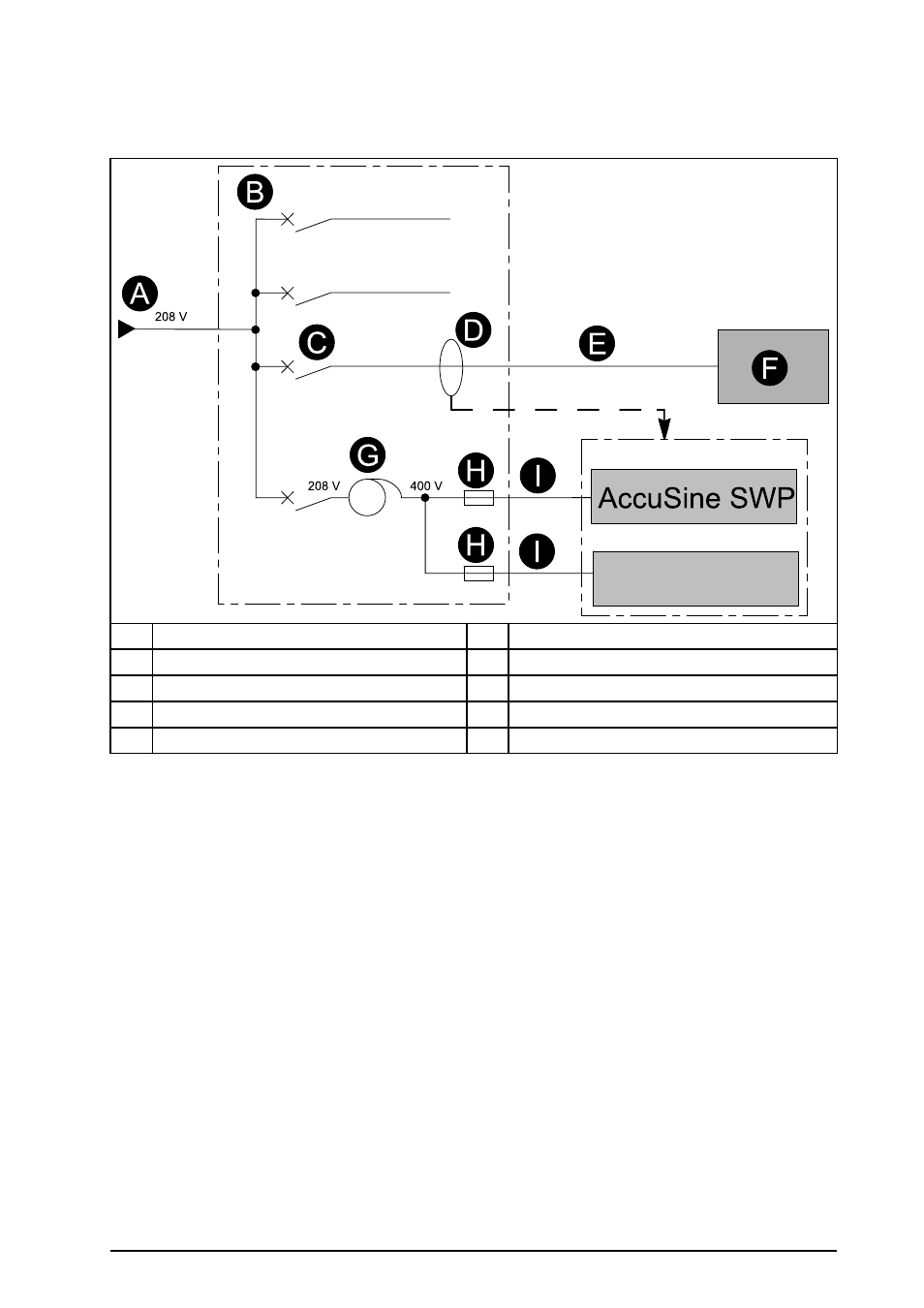

Пример для активного фильтра подавления
гармоник номиналом 90 А или 120 А.

A

Электропитание 208 В

F

Компенсируемая нагрузка

B

Низковольтный распределительный щит

G

Автотрансформатор

C

Автоматический выключатель

H

Предохранители

D

Датчик тока

I

Компенсирующий гармонический ток

E

Компенсируемый гармонический ток

990–5229–028

AccuSine SWP 20–480 А Установка автотрансформатора
