EB 8394
8

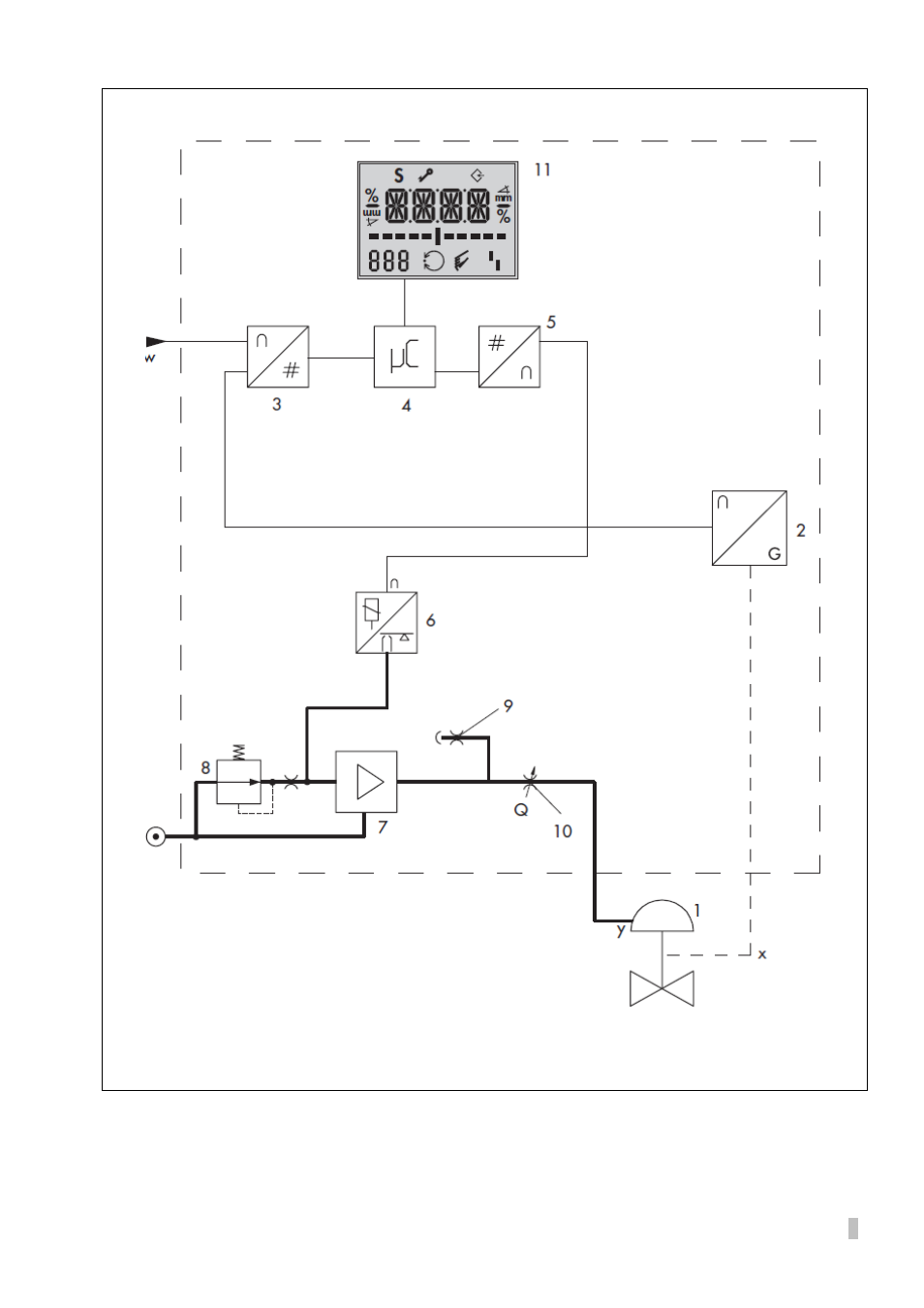

Рис.1 Функциональная диаграмма
1.
Регулирующий клапан
2.
Датчик AMR
3.
АЦП-преобразователь
4.
Микроконтроллер
5.
ЦАП-преобразователь
6. i/p
преобразователь
7.
Пневматический усилитель
8.
Регулятор давления
9.
Фиксированный дроссель
10.
Регулирующий дроссель
11.
Дисплей
