Инструкция по эксплуатации Samson 3725 Электропневматический позиционер
Страница 11
EB 8394
11
4.
Монтаж на регулирующий клапан – монтажные
детали и аксессуары
ПРИМЕЧАНИЕ!
Установить
позиционер,
соблюдая
следующую последовательность:
1.
Смонтируйте позиционер на регулирующем
клапане.
2.
Подсоедините воздух питания.
3.
Подсоедините электропитание.
4.
Установите настройки пуска.
Позиционер предназначен для следующих типов
монтажа:
Прямой монтаж на привод SAMSON Тип
3277
и Тип 2780-2
Монтаж на приводы в соответствии с IEC
60534-6 (NAMUR)
Монтаж на клапан с приводом Тип 3372
(
клапаны серии V2001)
Монтаж
на
поворотные
приводы
в
соответствии с VDI/VDE 3845
ПРИМЕЧАНИЕ!
-
Установите
позиционер
на
регулирующий клапан, используя только
монтажные детали и дополнительное
оборудование, перечисленные в разделе
4.5.
-
Соблюдайте правила монтажа!
-
Соблюдать
соответствие
между
рычагом и положением штифта!
Рычаг и положение штифта
Позиционер
настраивается
на
привод
и
номинальный ход посредством рычага на задней
стороне позиционера и вставляемого в рычаг
штифта.
Таблицы
рабочих
ходов
показывают
максимальный
диапазон
регулирования
позиционера. Ход, который может быть применен
на клапане, дополнительно ограничивается
выбранным
положением
безопасности
и
необходимым сжатием пружин привода.
Позиционер в стандартном исполнении
оборудован рычагом М (положение штифта 35).

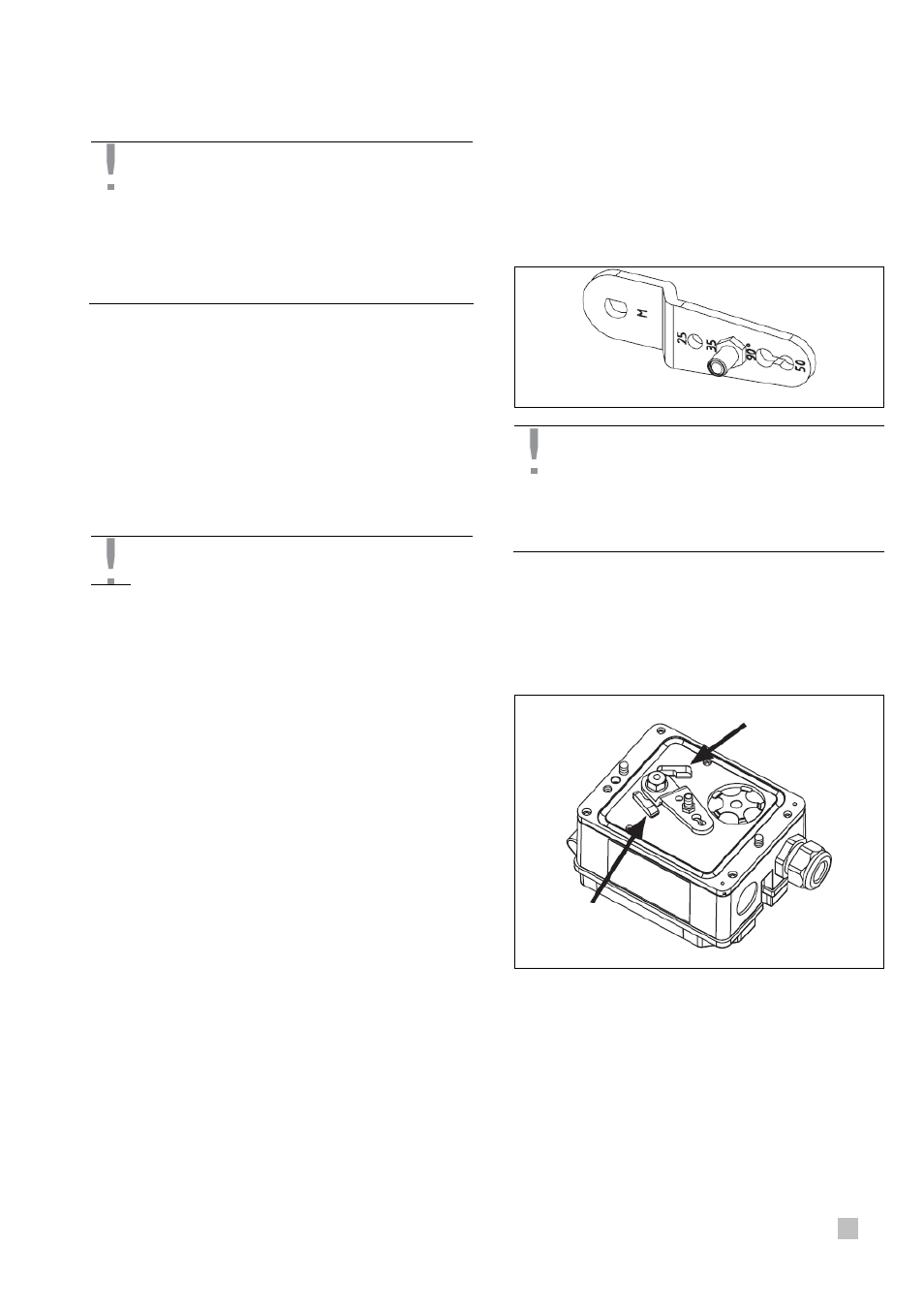

Рис.2
Рычаг М со штифтом в положении 35
ПРИМЕЧАНИЕ!
Снимите рычаг, если он закреплен с
помощью
нижнего
механического
фиксатора. В противном случае могут
быть
повреждены
внутренние
фиксаторы.
Снятие рычага
1.
Удерживайте рычаг. Ослабьте гайку с
помощью гаечного ключа (ключ под гайку SW
10).
2.
Снимите рычаг с вала.
Рис.3
Механические ограничители для рычага
