EB 8394
20

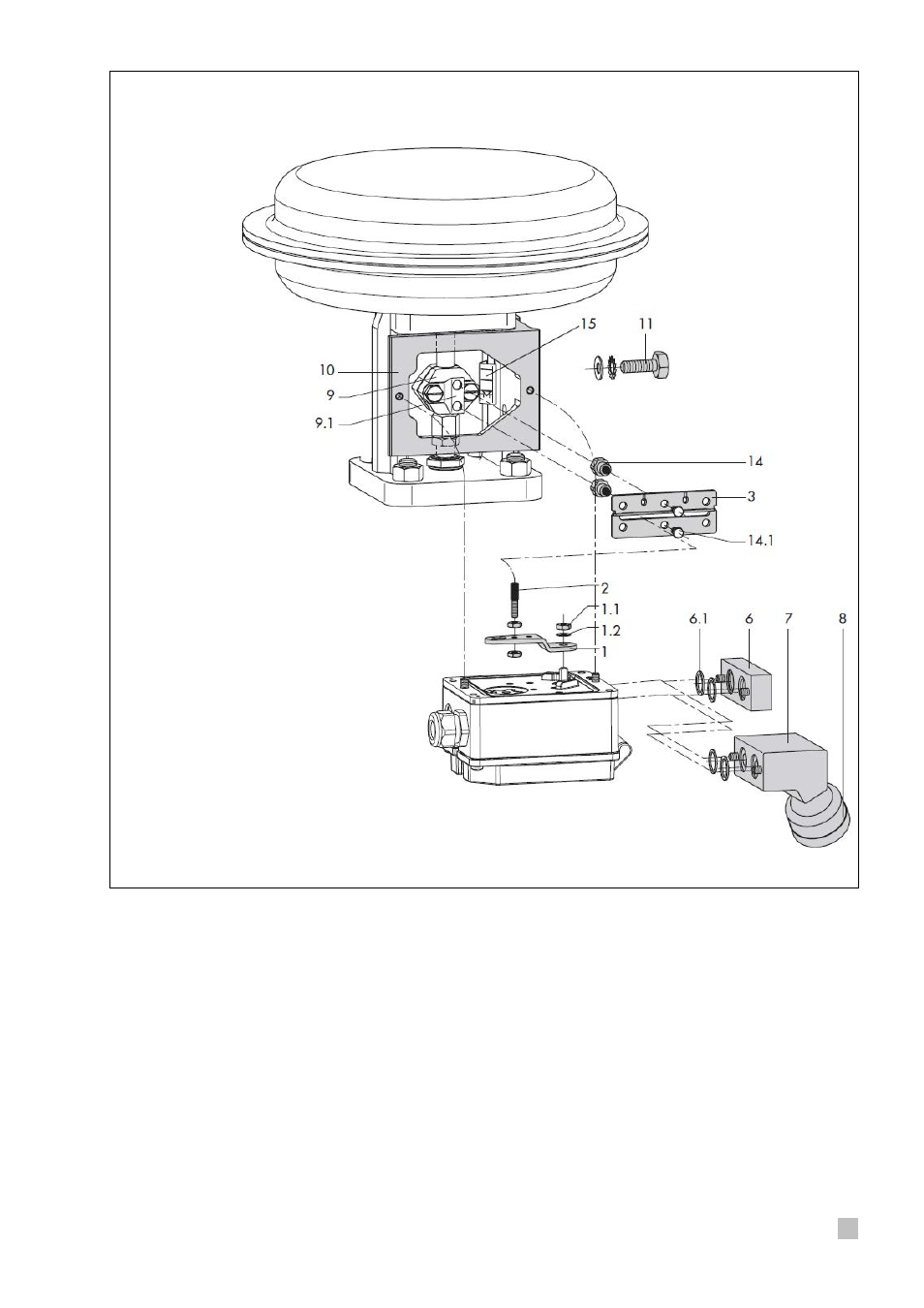

Рис. 10: • Монтаж в соответствии с IEC 60534-6 (NAMUR)
1
Рычаг
1.1
Гайка
1.2
Тарельчатая пружина
2
Штифт следящего механизма
3
Плата следящего механизма
6
Плата соединений
6.1
Уплотнительное кольцо
7
Кронштейн манометров
8
Манометр
9
Муфта штока
9.1
Кронштейн
10
Ребро NAMUR
11
Винт
14
Болт
14.1
Винты
15
Шкала индикатора хода
