Инструкция по эксплуатации Samson 3725 Электропневматический позиционер
Страница 15
EB 8394
15
7.
Установить крышку (11) на другой стороне.
Убедиться, что при монтаже регулирующего
клапана дренажная пробка устанавлена внизу
крышки, что позволит сливать конденсат
(
рис.6).

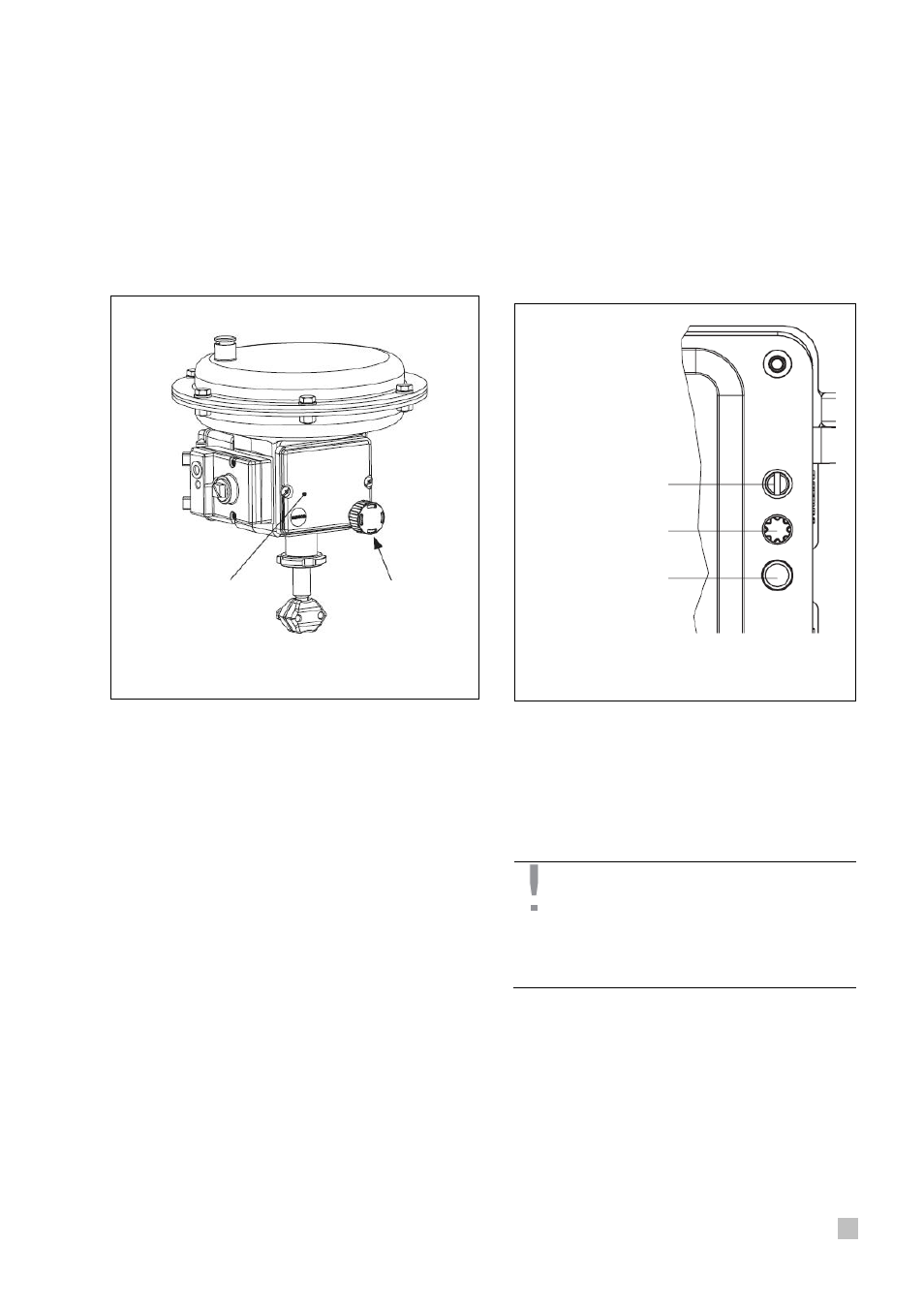

Рис. 6 • Крышка со собросом воздуха (клапан
смонтирован)
Дополнительный соленоидный вентиль
Если дополнительно на привод монтируется
соленоидный вентиль, штуцер управляющего
давления на задней стенке позиционера
должен быть закрыт. Для этого нужно
открутить резьбовую заглушку в среднем
отверстии (резьбовая заглушка в исходном
положении) и вкрутить ее в штуцер
управляющего давления, загерметизировав
его тем самым.
Рис. 7 • Штуцер управляющего давления и
испходное положение для резьбовой заглушки
В данном случае управляющее давление
поступает с выходного штуцера на привод
через плата соединения (6) или кронштейн
для манометров (7). Плата соединения
(
дополнительная
опция
для
привода)
заменяет коммутационную плата (9).
ПРИМЕЧАНИЕ!
Коммутационная плата или плата
соединения
входят
в
список
дополнительного оборудования для
привода (120 см
2
),
перечисленного в
таблице на стр.27.
Крышка
Дренажная
пробка
Резьбовая заглушка (4)
(
штуцер управляющего
давления)
Исходное
положение
Крепежный
винт
