EB 8394
18

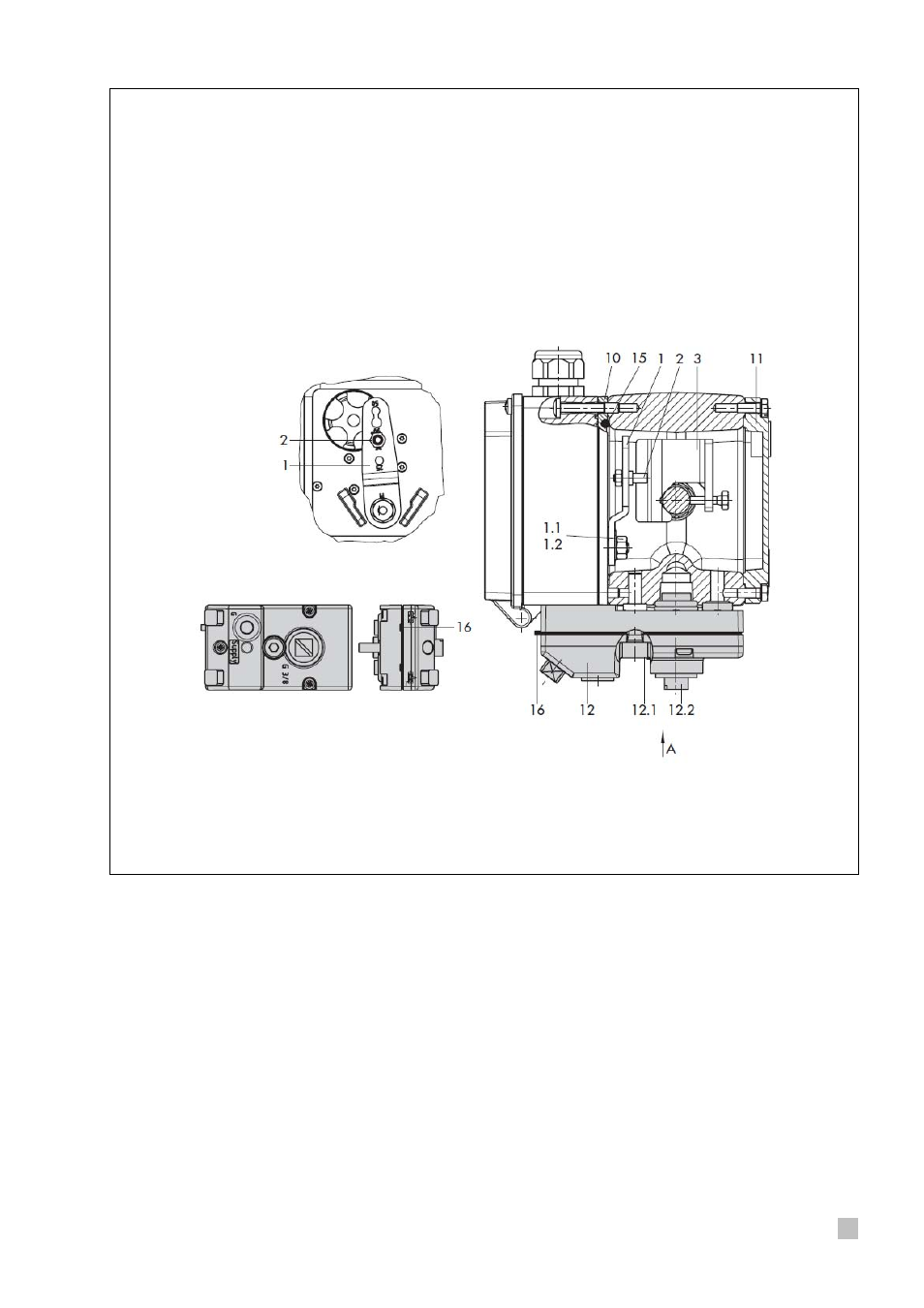

Рис. 9: • Прямой монтаж – Подключение управляющего давления к приводу Тип 3277 площадью от
240
до 700 см
2
1.
Рычаг М
1.2.
Гайка
1.2.
Тарельчатая пружина
2.
Штифт следящего устройства
3.
Зажим следящего устройства
11.
Крышка
12.
Блок соединений
12.1.
Винт
12.2.
Заглушка или подключение
внешнего трубопровода
15.
Фигурное уплотнение
16.
Уплотнение
Вид А
Вид В
Питание
