EB 8394
24
Монтаж реверсивного усилителя тип 3710
При использовании реверсивного усилителя тип 3710 плата соединения должна монтироваться
между позиционером и реверсивным усилителем. Реверсивный усилитель монтируется на
позиционер вместе с платой соединения винтами (рис.14). См.Инструкцию по монтажу и
эксплуатации для реверсивного услилителя Тип 3710.
ЕВ 8392 EN

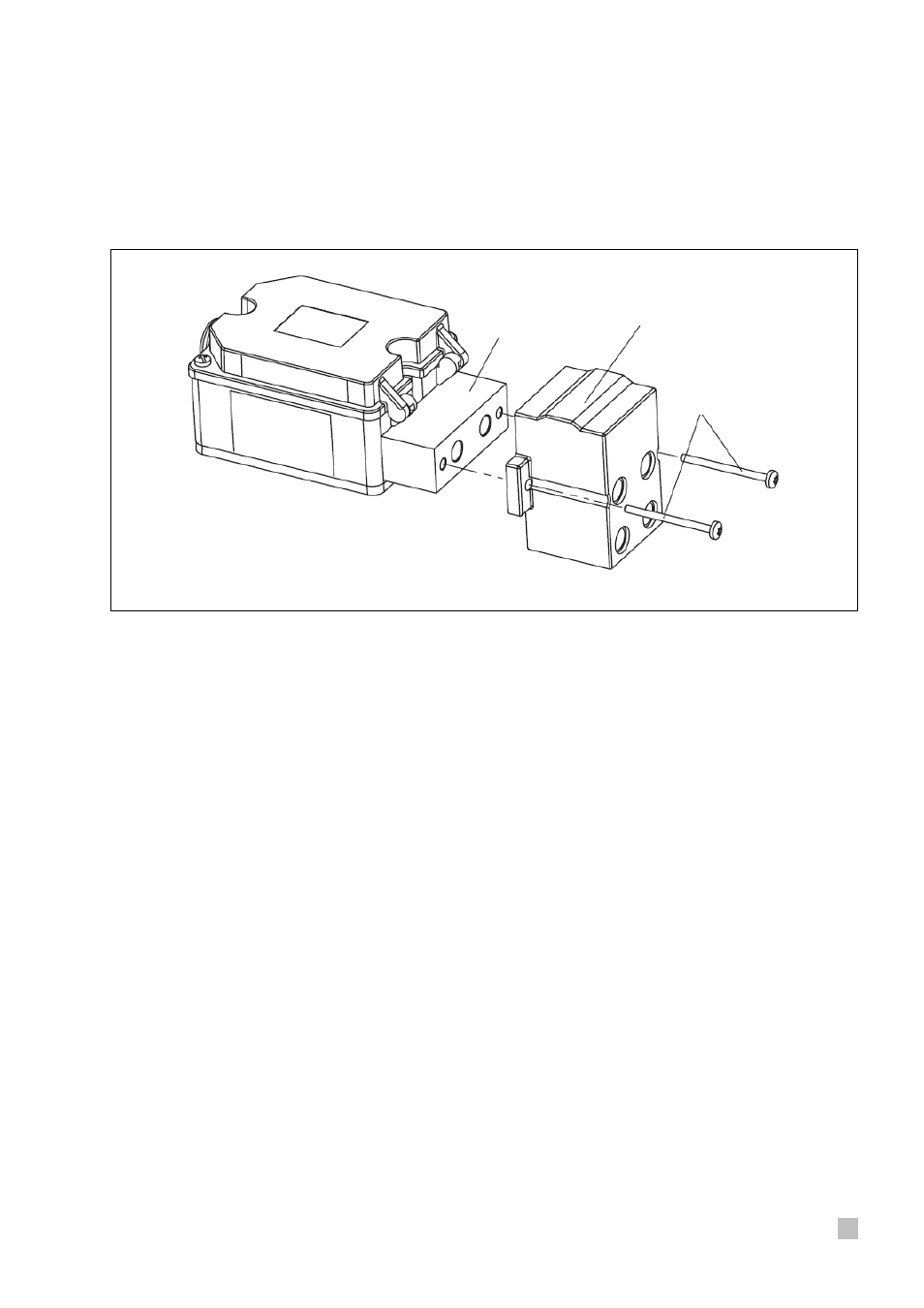

Рис. 14: • Монтаж Реверсивного усилителя Тип 3710
Плата соединения
Реверсивный усилитель Тип 3710
Винты М5
