EB 8394
49
11.1

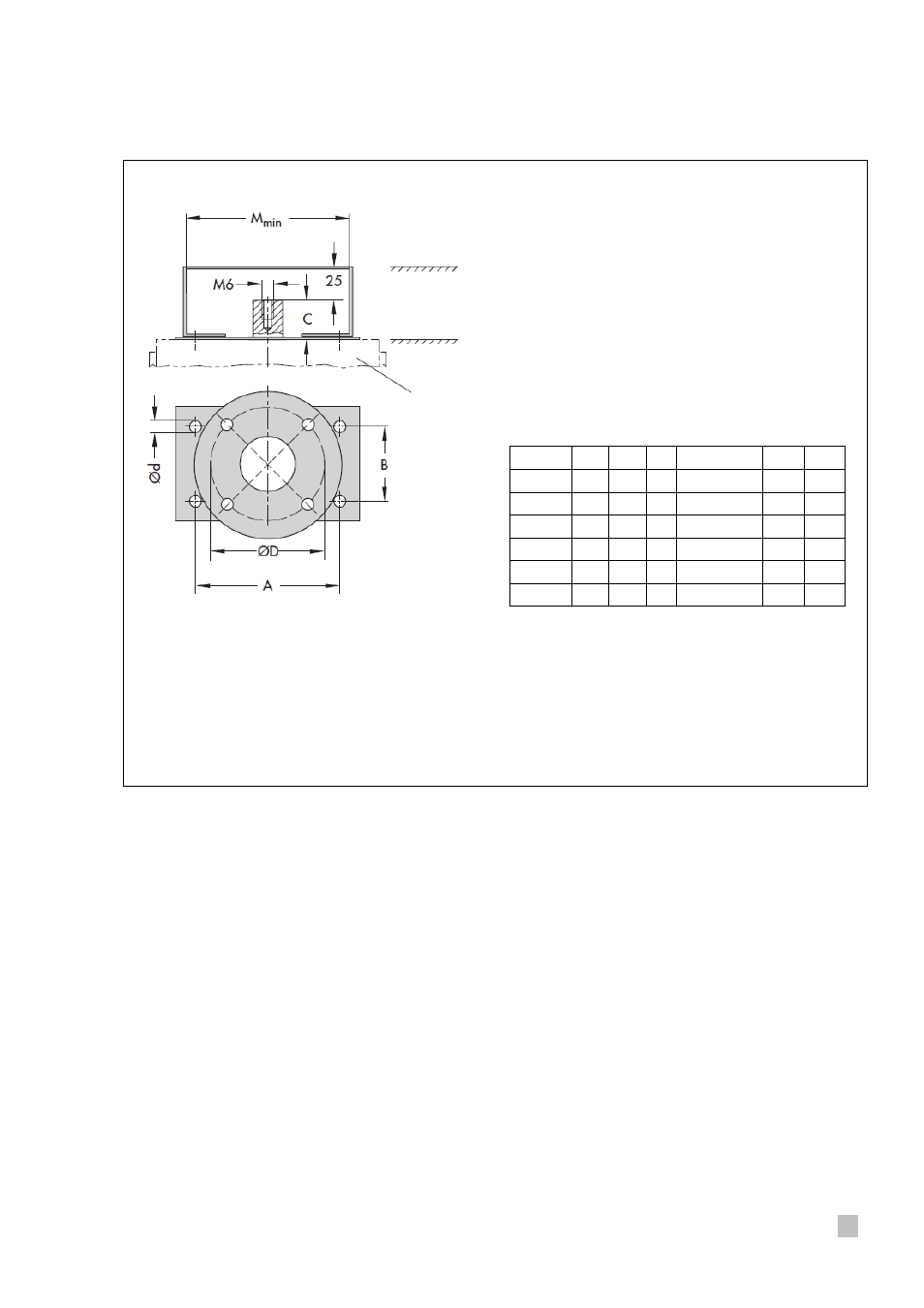

Плоскости крепления по VDI/VDE 3845 (сентябрь 2010)
Размеры в мм
Размер
А
В
С Ød M
мин
ØD*
АА0 50 25
15
5.5
для М5 66 50
АА1 80 30
20
5.5
для М5
96 50
АА2 80 30
30
5.5
для М5
96 50
АА3 130 30
30
5.5
для М5
146 50
АА4 130 30
50
5.5
для М5
146 50
АА5 200 50
80
6.5
для М6 220 50
*
Тип фланца F05 по DIN EN ISO 5211
Плоскость крепления 2 (поверхность скобы)
Плоскость крепления 1 (поверхность привода)
Привод
