EB 8394
23

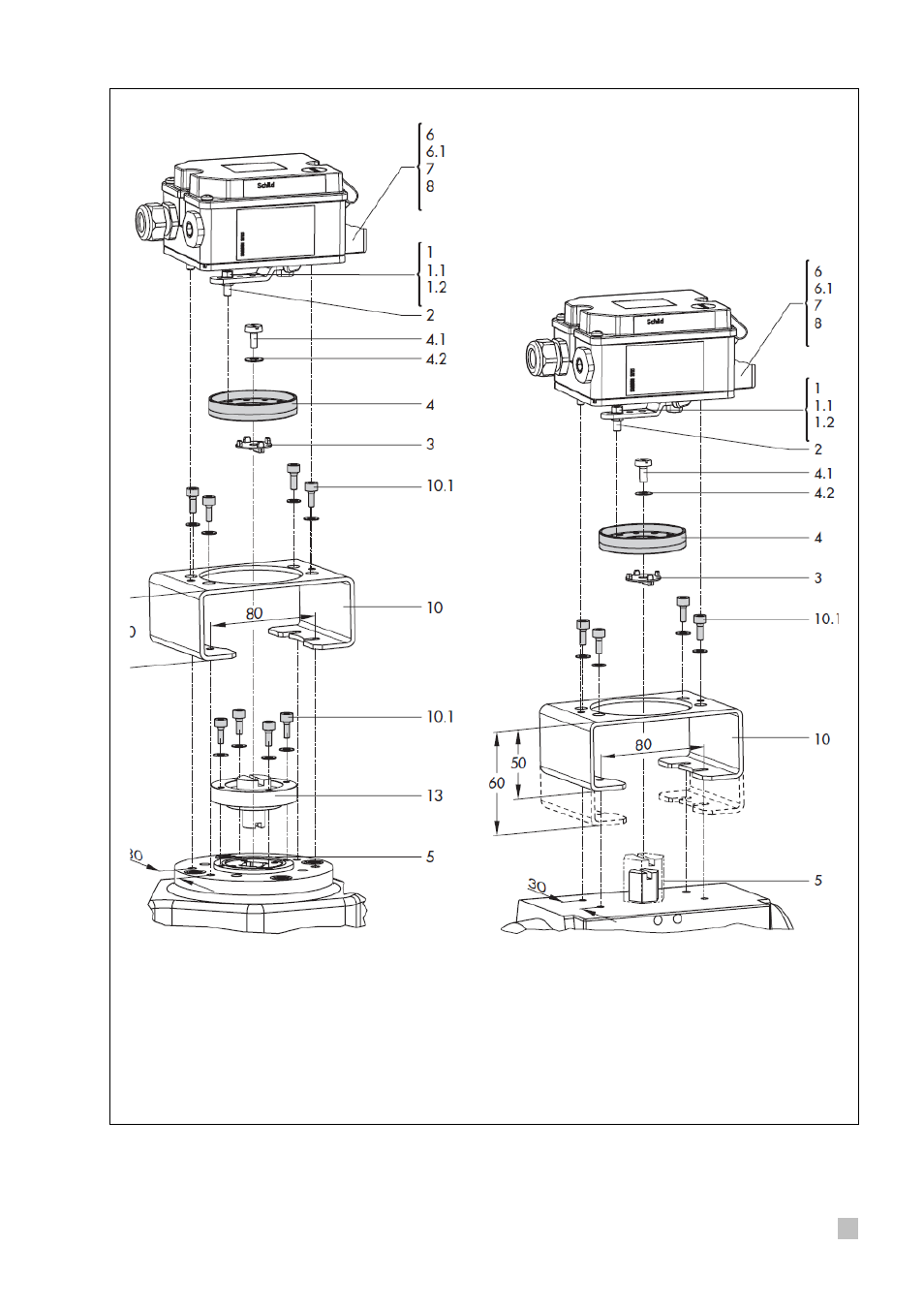

Рис. 13: • Монтаж на поворотные приводы
Монтаж позиционера на привод VETEC
Тип S160 или поворотный привод
SAMSON
Тип 3278 (160 см
2
)
1.
Рычаг
1.2.
Гайка
1.2.
Тарельчатая пружина
2.
Штифт следящего механизма
3.
Зажим следящего механизма
4.
Передаточное колесо
4.1
Винт
4.2
Тарельчатая пружина
5.
Вал привода
6.
Плата соединений
6.1
Уплотнение
7.
Кронштейн манометров
8.
Монтажный комплект
манометров
10.
Монтажный кронштейн
10.1.
Винты
13.
Адаптер
Рычаг S
Монтаж по VDI/VDE 3845, рычаг 1
