EB 8394 28
Шток привода пружинами втягивается FE
(
Воздух КИП закрывает клапан)
Положение безопасности «Клапан открыт» (для
проходных и угловых клапанов):

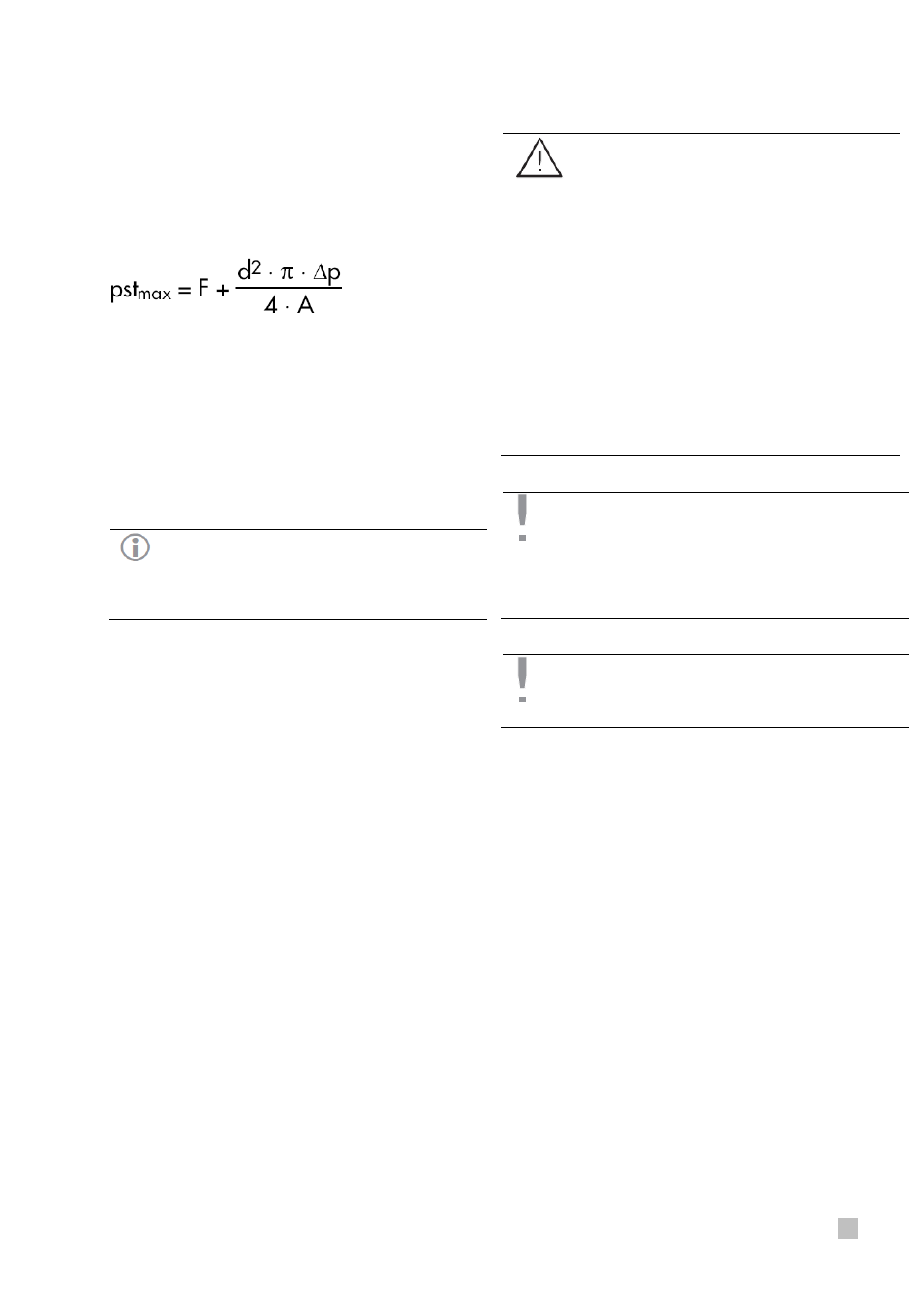

Для надежного закрытия клапана максимальное
управляющее давление pst
max
рассчитывается
приблизительно следующим образом:
где d – диаметр седла (см);
Δp – перепад давления на клапане (бар);
А – площадь мембраны привода (см
2
).
F - верхнее значение рабочего диапазона (бар)
Если нет технических данных, расчет
производится следующим образом:
Необходимое давление питание =
Верхнее значение рабочего диапазона + 1 бар.
ПРИМЕЧАНИЕ!
Управляющее давление на выходе
позиционера (Output 38) может быть
ограничено
прибл. до 2,4 бар
активацией Кода Р9 (ON).
5.2. Электрические соединения
ОПАСНОСТЬ!
Риск удара электрическим током
и/или формирования взрывоопасной
атмосферы!
-
При выполнении электрического
монтажа следует соблюдать
действующие электротехнические нормы
и правила предотвращения несчастных
случаев, применяемые в данной стране. В
зонах повышенного риска применяются
следующая инструкция по монтажу: EN
60079-14:
Взрывоопасные атмосферы –
часть 14: Конструкция и выбор
электроустановки.
-
Избегайте электризации пластикового
корпуса при монтаже и обслуживании
позиционера в зонах повышенного риска.
ПРИМЕЧАНИЕ!
Запрещается
ослабление
эмалированных винтов внутри или
снаружи корпуса.
Максимально допустимые значения,
указанные в ЕС-тип сертификате
испытанний (U
i
, I
i
P
i
L
i
и C
i
).
ПРИМЕЧАНИЕ!
Только источник тока должен быть
использован для электропитания. Не
используйте источник напряжения!
