Монтаж на поворотных приводах
Позиционер монтируется на поворотный привод
с помощью кронштейна.
Требуемые монтажные детали и аксессуары
см. в Таблице 4 на странице 25.
Перед монтажом позиционера на поворотный
привод SAMSON Тип 3278 (160 см2) или привод
Vetec
Тип S160, следует установить с помощью
4
винтов (11, 12) на свободный конец вала
поворотного привода соответствующий адаптер
(13).
ПРИМЕЧАНИЕ!
При
монтаже
позиционера,
как
описано ниже, следует обязательно
соблюдать направление вращения
привода.
1. Установите зажим следящего механизма (3)
на вал привода с прорезью или на адраптер
(13).
2.
Установите передаточное колесо (4) плоской
стороной к приводу на зажим следящего
механизма (3). См. Рис. 12, чтобы выровнять
прорезь
таким
образом,
чтобы
она
соответствовала направлению вращения,
когда
клапан
находится
в
закрытом
положении.
3.
Надежно закрепите передаточное колесо и
зажим следящего механизма (3) на вале
привода с помощью винта (4.1) и тарельчатой
пружины (4.2).
4.
Установите на позиционер плата соединений
(6)
или кронштейн манометров (7) с
установленными
манометрами (8),
убедившись, что оба уплотнительных кольца
установлены правильно.
5.
Привинтите кронштейн (10) к приводу с
помощью четырех винтов (10.1).
6. Выкрутите стандартный штифт следящего
механизма (2) из рычага M (1). Используйте
металлический штифт следящего механизма
(Ø5),
включенный в монтажный комплект, и
надежно завинтите его в отверстие для
положения штифта 90°.
7.
Установите позиционер на кронштейне (10) и
надежно
закрепите
его.
Учитывая
направление
вращения
привода,
отрегулируйте рычаг (1) таким образом,
чтобы его штифт следящего механизма
вошел в паз в передаточном колесе (4)
(
см.рис.13). Следует гарантировать, что
рычаг (1) параллелен длинной стороне
позиционера,
когда
привод
находится
посредине своего угла поворота.
8.
Наклейте шкалу на передаточное колесо (4)
таким образом, чтобы конец стрелки
указывал закрытое положение, и показания
можно было легко прочесть, когда клапан
будет установлен на место.

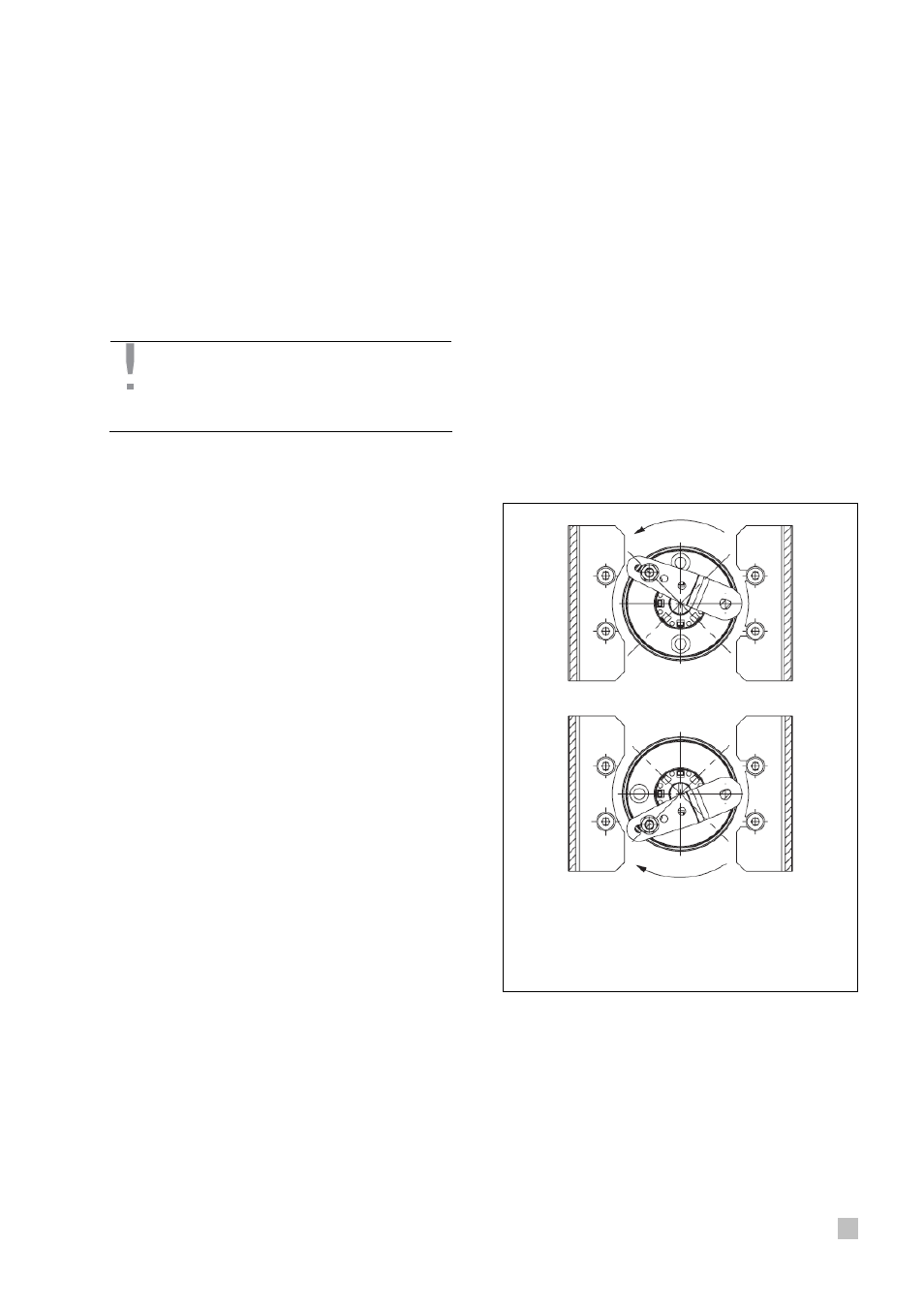

Рис. 12: • Направление вращения
