Примечание:
Позиционер имеет функцию контроля
рабочего диапазона.
Если рычаг слишком близко подходит к
механическим ограничителям (риск
механического
повреждения),
позиционер сбрасывает из привода
воздух и клапан движется в положение
безопасности
(
на
дисплее
отображаются S и код ошибки Е8).
В этом случае проверьте монтаж
позиционера.
Сбросьте
отображаемый код ошибки, выбрав
RST (
см.раздел 7.11).
7.3
Настройка ограничения расхода Q

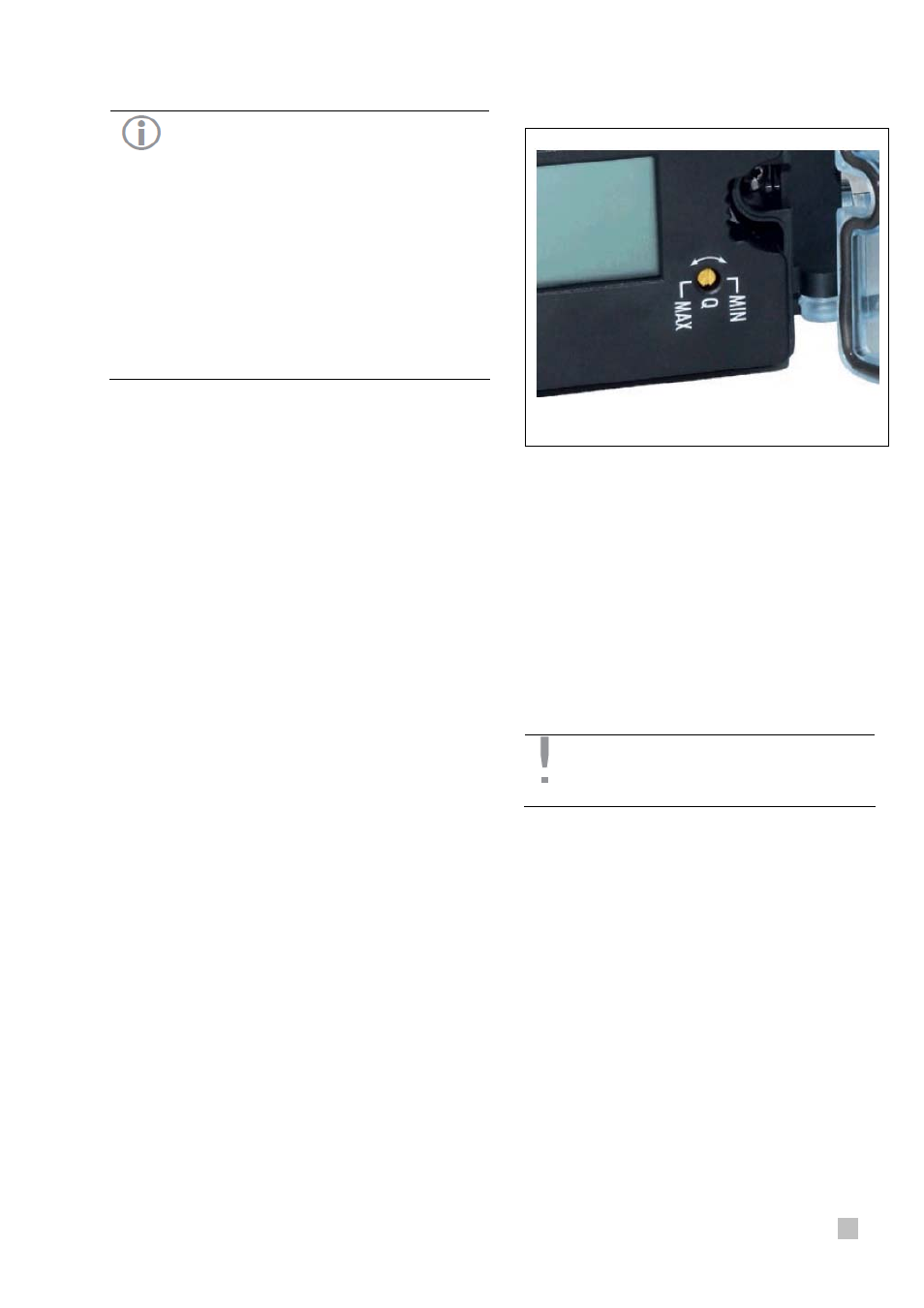

Рис. 18: Регулирующий дроссель Q
Настройка MAX / MIN
Регулирующий дроссель Q предназначен для
настройки
объема
выходного
воздуха
в
соответствии с размером привода:
►
В приводах со временем срабатывания < 1
с, например, в линейных приводах с
эффективной площадью менее 240
см
2
требуется ограничение расхода воздуха.
(MIN).
►
В приводах со временем срабатывания
≥ 1 с не требуется ограничения расхода
воздуха (МАХ).
Промежуточные настройки не приемлемы.
ПРИМЕЧАНИЕ!
Позиционер нужно инициализировать
заново после изменения положения
ограничителя.
