Описание типовых шильдиков
8.2 Привод Тип 3277
Типовые шильдики пневматических приводов
Тип 3277 и Тип 3271 сделаны из пластика и
прикрепляются к корпусу мембраны. Шильдики
содержат все данные, необходимые для
идентификации.

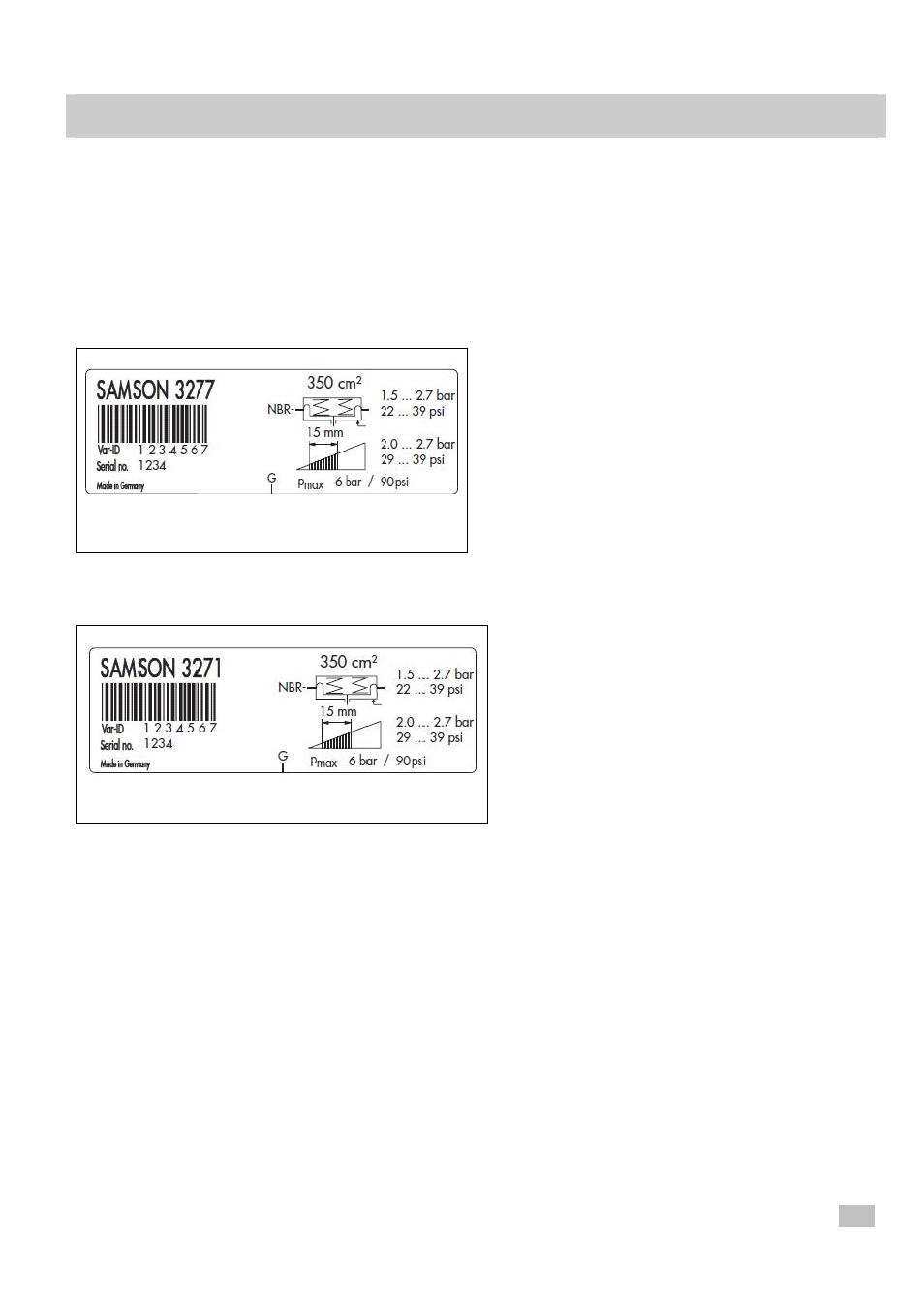

Рис.31 Типовой шильдик привода
8.2
Привод Тип 3271
Рис.32 Типовой шильдик привода

Производитель и типовое обозначение
Конфигурация ID (Var.-ID), как на штрих-
коде
 Серийный номер
 Страна-производитель
 Рабочая поверхность мембраны в см 2
 Материал мембраны NBR или EPDM
 Обозначение положения безопасности:
FA – шток привода выдвигается (на примере)
и ли
FE –
шток привода втягивается
 Диапазон давления в бар и psi
 Обозначение номинального хода в мм
 Диапазон давления при
предварительно напряженных
пружинах
 Резьба для пневматического
присоединения (G, NPT или Rc)
 Допустимое давление воздуха питания
Pmax
в бар и psi
