Техническое обслуживание – Замена деталей
-
седло (4)
-
прокладка (127)
4.
Очистите распорное(-ые) кольцо(-а),
фиксатор седла и седло. Проверьте, нет ли
у них повреждений. Отшлифуйте или
замените фиксатор седла и седло при
необходимости.
_____________________________________
Примечание:
Сначала
определите
нужную толщину распорного(-ых) кольца(-
ец). Только после этого будет понятно,
можно
ли
их
использовать
снова.
Прокладки нужно заменить в любом
случае.
_____________________________________
6.2.5
Монтаж
_____________________________________
Примечание: При сборке внутренних
частей, придерживатесь инструкции в
части уплотнительных поверхностей
(
раздел 6.1.1) и измерительных приборов
(
раздел 6.1.2).
_____________________________________
1.
Вставьте
новую
прокладку (127)
седельной поперечины.
2.
Аккуратно установите седло (4) через
верхний фланец клапана на прокладку
(127)
седельной
поперечины.
Достоверно убедитесь, что поверхность
седла и соприкасающаяся поверхность
не подвержены повреждению.

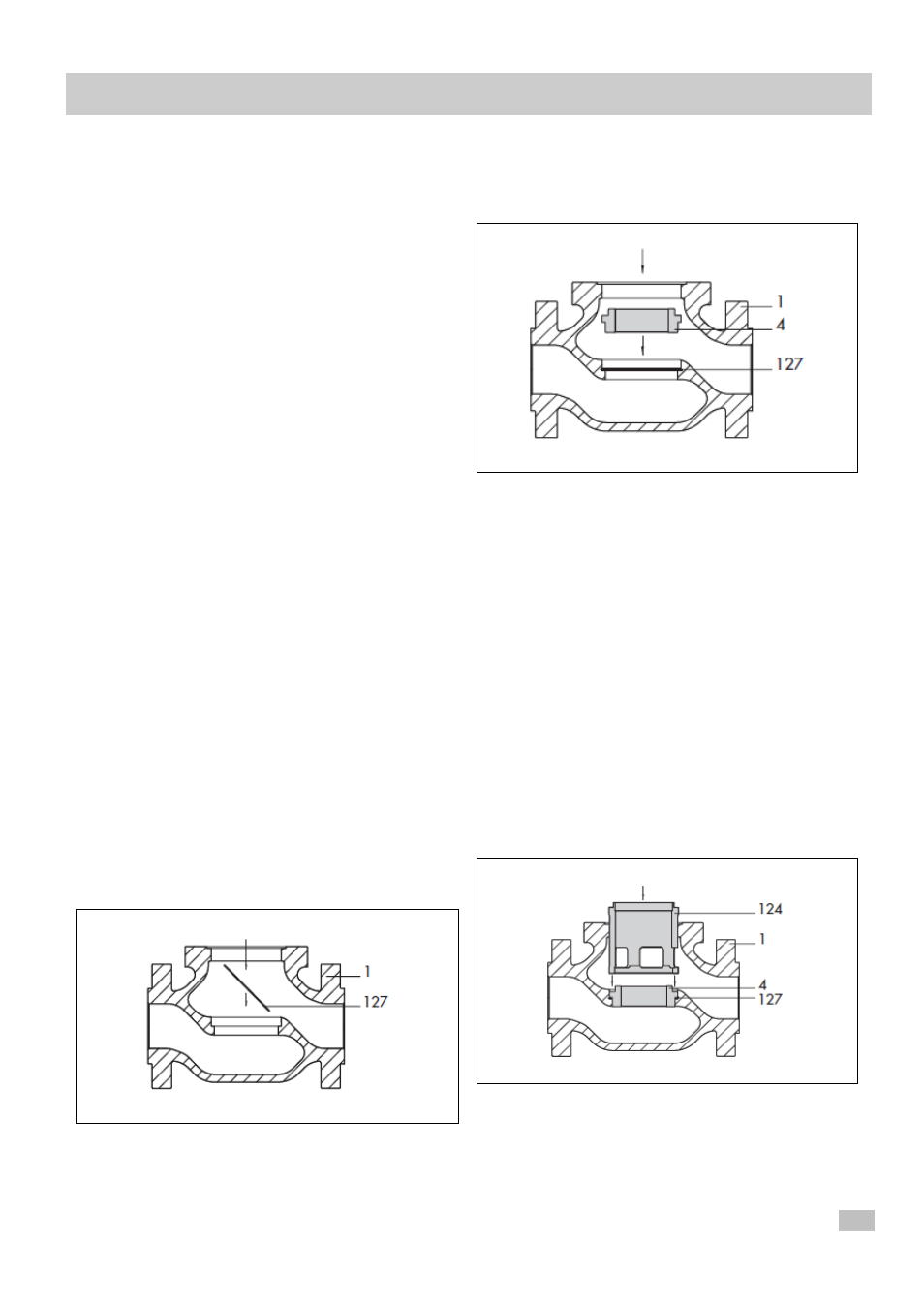

Рис.7 Прокладка (127) седельной поперечины
Седло выровнено по центру к верхнему
фланцу клапана, его седельная
поперечина имеет определенную высоту.
Рис.8 Монтаж седла (4)
3.
Вставить фиксатор седла (124) в
корпус, стараясь расположить его
максимально по центру. В противном
случае он может застрять в верхнем
фланце. Если он уже застрял, его
можно выравнивать по центру с
помощью мягкого резинового молотка,
пока он не войдет в корпус.
Аккуратно вставьте фиксатор седла в
седло, выравнивая седло по центру.
Чтобы
проверить,
правильно
ли
располагается
фиксатор
седла
на
поверхности седла, слегка поднимите и
опустите фиксатор седла.
Выровняйте
фиксатор
седла
таким
образом, чтобы одно из его отверстий
смотрело на выходной фланец клапана.
Рис.9 Монтаж фиксаторя седла (124)
