Инструкция по эксплуатации Samson 3291-7 Регулирующий клапан
Страница 25
Техническое обслуживание – Замена деталей
Клапаны от NPS 2 и более
1.
Отогните назад концы стопорной
пластины (31) от головок винтов (34).
2.
Открутите винты (34).
3.
Открутите плунжер (29) от штока
плунжера и выньте его.

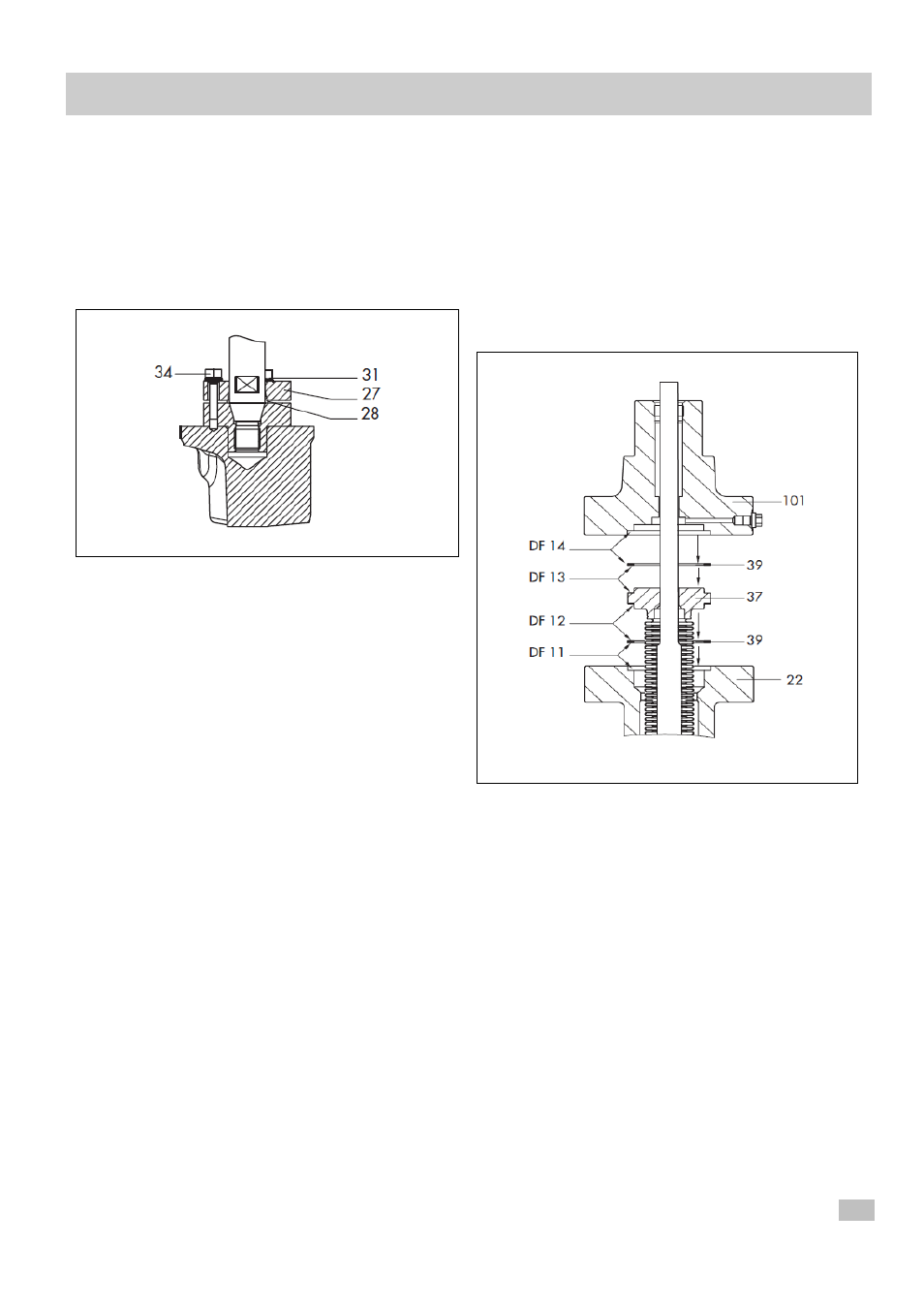

Рис.24 Плунжер для клапанов от NPS 2 и более
6.3.2.3
Верхняя часть сильфона
1.
Открутите гайку соединительной муфты
(9)
и контргайку (10). Вывинтите
резьбовую втулку (8).
2.
Снимите гайки (33) для верхней части
сильфона (101).
3.
Удерживайте
шток
плунжера
неподвижным и снимите верхнюю часть
сильфона.
4.
Если
необходимо,
используйте
подходящий инструмент, чтобы извлечь
сальник.
6.3.2.4
Шток плунжера с сильфоном
1.
Снимите верхнюю прокладку (39).
2.
Выньте шток плунжера/сильфонную
конструкцию (37) из сильфонной
вставки (22). Таким образом, вторая
прокладка (39) в нижней части
становится доступной.
Рис.25 Конструкция из штока плунжера и
сильфона (37) и верхняя часть сильфона (101)
ЕВ 8072 RU
25
