Описание типовых шильдиков
7.3
Распорные кольца (1120-3074)
Распорные кольца доступны для любого
диаметра клапана в комлпектах из 7 колец в
диапазоне от 0,7 до 1,25 мм по выбору из
WN 1.4404/A 240 316L
или
WN 1.4301/A 240 304
Таблица 6 Номера заказа для распорных колец.
Комплекты,
как
указано
в
перечне
дополнительного оборудования 1120-3074
NPS
WN 1.4404/A
240 316L
WN 1.4301/A
240 304
½
до 1
1120-3074
1120-3095
1 ½
1120-3075
1120-3096
2 1120-3076
1120-3097
3 1120-3077
1120-3098
4 1120-3078
1120-3099
6 1120-3079
1120-3100
8 1120-3136
1120-3137
8.
Описание типовых шильдиков
8.1
Клапан Тип 3291

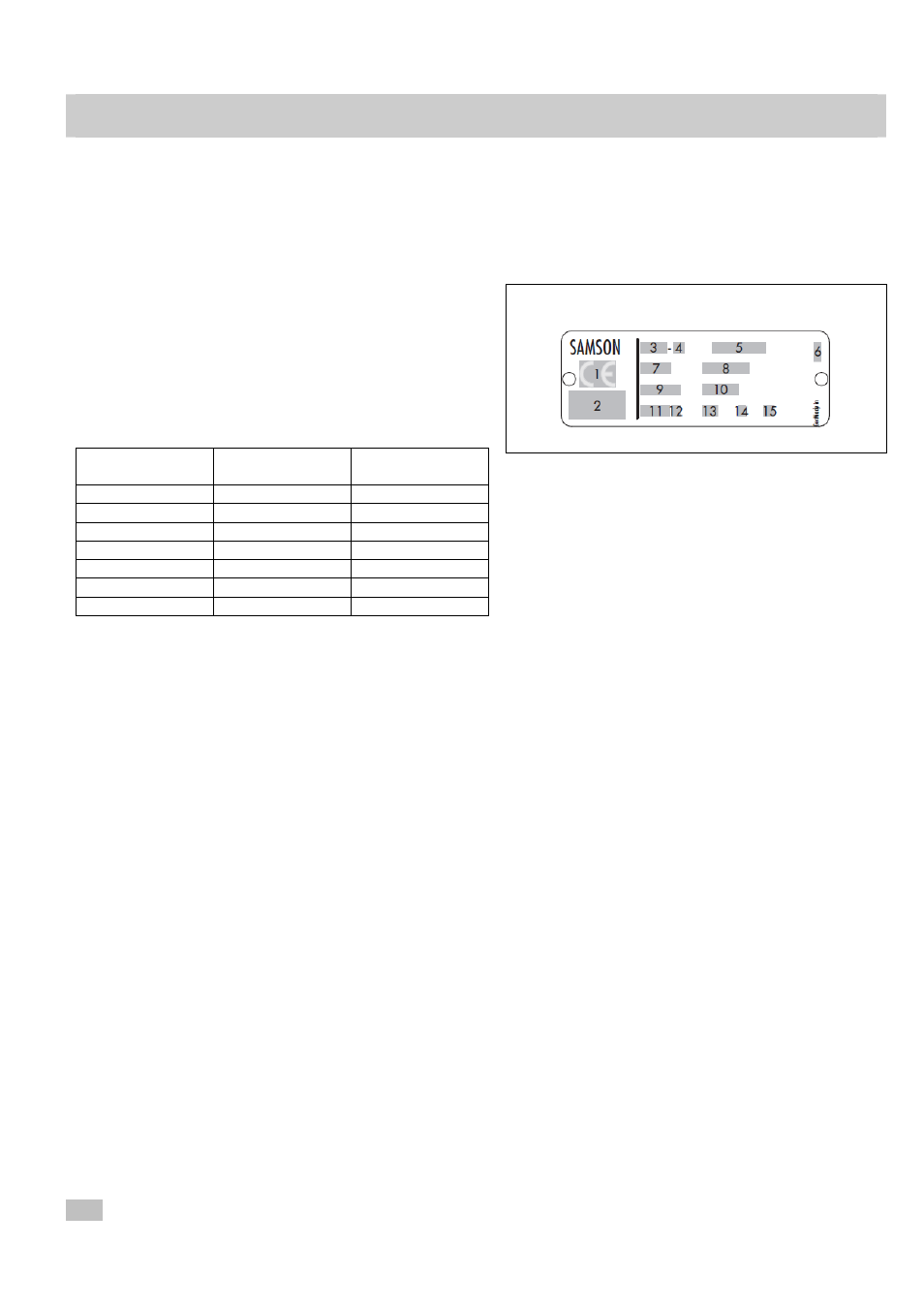

Рис.30 Типовой шильдик клапана
1.
Маркировка СЕ или «Art.3, Abs.3» (см.статью 3, §
3 PED),
если применяется
2.
Идентификационный № корпуса, категория и
группа жидкости, если применяется
3.
Типовое обозначение
4.
Индекс изменений клапана
5.
Материал
6.
Год выпуска
7.
Номинальный диаметр: DIN: DN; ANSI: NPS
8.
Допустимое рабочее давление при комнатной
температуре PN/бар или ANSI Класс/psi
9.
Номер заказа с индексом изменений
10.
Позиция номера заказа
11.
Пропускная способность: Kvs или Cv
12.
Характеристика:
% -
равнопроцентная, Lin - линейная
DIN: A/Z
быстрое отрытие; ANSI: O/C
(
Откр/Закр )
13.
Уплотнение:
ME –
металлическое
PT –
мягкоуплотненное с PTFE
14.
Разгрузка давления: DIN: D; ANSI: B
15.
Делитель потока
30 ЕВ 8072 RU
