Техническое обслуживание – Замена деталей
6.3
Клапаны с сильфоном
У клапанов с сильфоном, сильфонная
вставка, в которую входит шток плунжера и
сильфон, монтируется как единое целое.

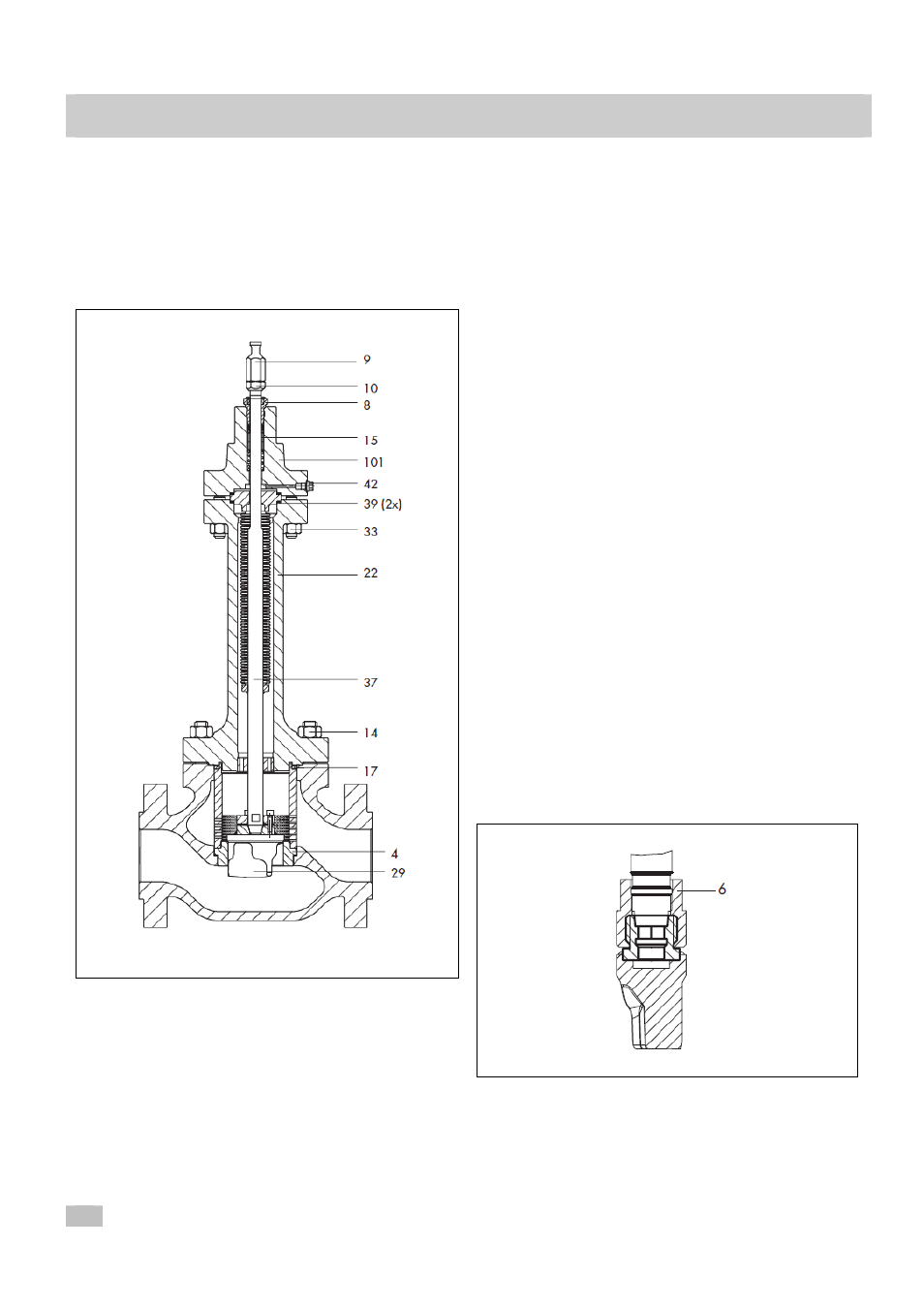

Рис.22 Тип 3291 с сильфонной вставкой
6.3.1
Демонтаж привода
Снимите привод, как описано в разделе
6.2.1.
6.3.2
Демонтаж
6.3.2.1
Сильфонное уплотнение
Демонтаж
1.
Освободите гайки (14) и снимите ее.
2.
Выньте всю конструкцию сильфонной
вставки из корпуса клапана.
3.
С помощью специального инструмента
зажмите сильфон, чтобы продолжить
дальнейшую
работу
с
ним.
Не
применяйте нагрузку на сильфон или
не скручивайте его.
6.3.2.2
Плунжер
Клапаны до NPS 1 ½
1.
Установите рожковый гаечный ключ
на
ровной
поверхности
штока
плунжера,
закрепив
его
в
неподвижном состоянии, и открутите
гайку (6) от плунжера (29).
2.
Снимите плунжер с шестиугольного
края штока плунжера.
Рис.23 Плунжер для клапанов до NPS 1 ½
