Инструкция по эксплуатации Samson 3291-7 Регулирующий клапан
Страница 18
Техническое обслуживание – Замена деталей
6.2.5.1
Высота Н1
Чтобы определить высоту Н1 между
внутренней уплотнительной поверхностью
(DF 3)
фиксатора седла (124) и внешней
уплотнительной
поверхностью (DF6)
корпуса
клапана (1), необходимо
выполнить следующие операции:

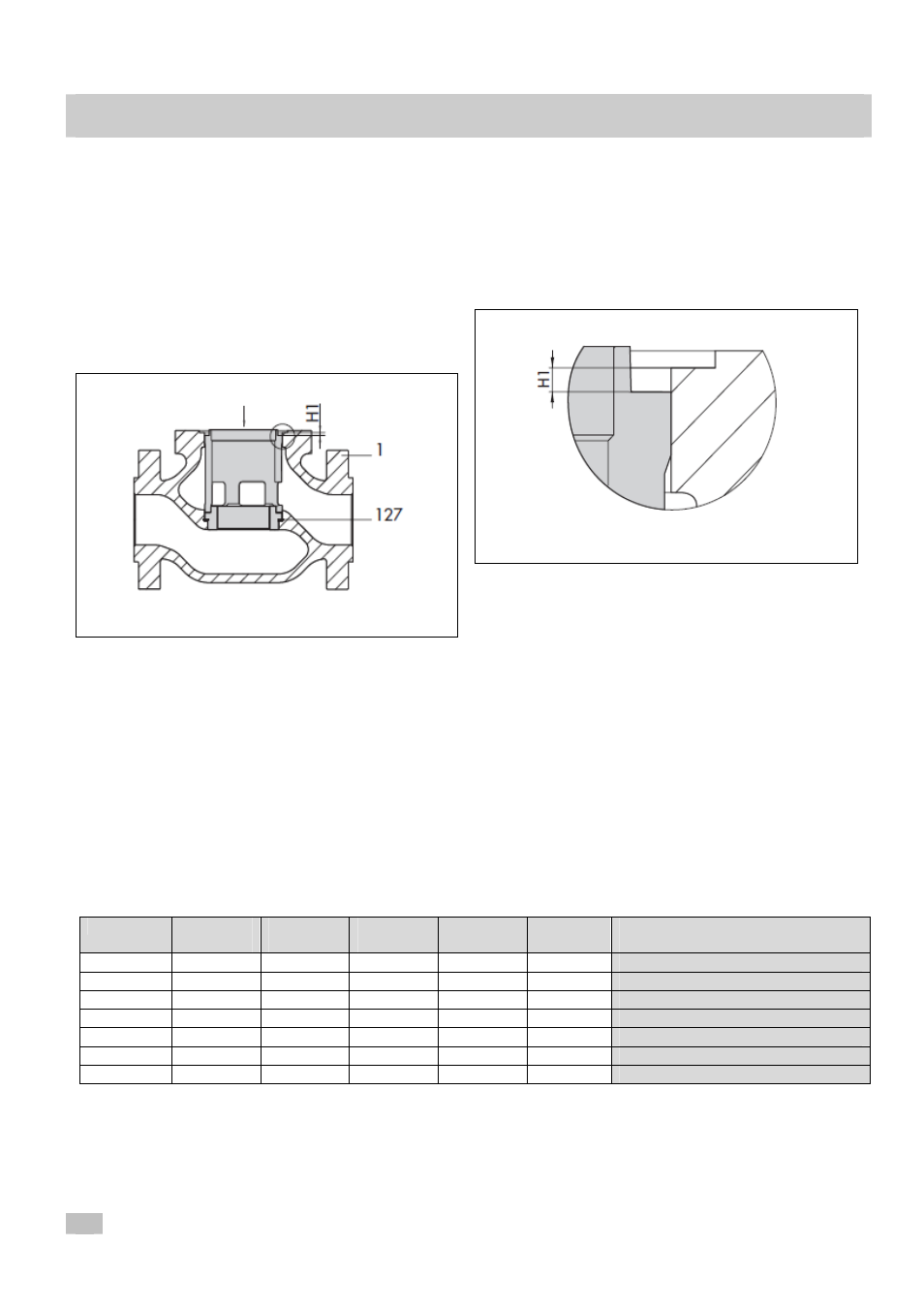

Рис.10 Определение высоты Н1
1.
Измерить высоту Н1 в трех местах,
равномерно
расположенных
по
окружности верхнего фланца.
2.
Поместите 3 измеренные величины
в Табл. 1 в соответствующие
колонки.
Рассчитайте
среднее
значение Н1 от этих величин и
впишите его в колонку Н1
действ
.
3.
Рассчитайте разницу ΔН между
желаемой
высотой
Н1
желаем.
и
действительной высотой Н1
действ.
и
впишите ее в соответствующую
колонку.
Рис.11 Детальный вид высоты Н1
Таблица 1 Определение высоты Н1
NPS
Н1
желаем.
(
мм)
Н1
величина1
(
мм)
Н1
величина2
(
мм)
Н1
величина3
(
мм)
Н1
действ.
(
мм)
ΔН= Н1
желаем.-
Н1
действ.
(
мм)
½
до
1
4.8
1 ½
5.1
2
5.1
3
5.1
4
5.1
6
9.9
8
10.1
18 ЕВ 8072 RU
