Техническое обслуживание – Замена деталей
6.3.3
Монтаж
Прокладки
и
уплотнительные
поверхности
Проверьте, не повреждены ли прокладка
(39)
и
уплотнительная
поверхность
сильфонной вставки (22), верхняя часть
клапана (101) и конструкция штока
плунжера/сильфона (37). Замените их при
необходимости.
6.3.3.1
Сильфонная вставка
1.
Вставьте первую прокладку (39,
нижняя) в сильфонную вставку (22),
убедившись, что она правильно
легла
на
уплотнительную
поверхность ( DF 11).
2.
Аккуратно
вставьте
конструкцию
штока
плунжера/сильфона (37)
сверху
в
сильфонную
вставку,
убедившись, что уплотнительная
поверхность (DF 12) сильфона ровно
лежит на прокладке (39).

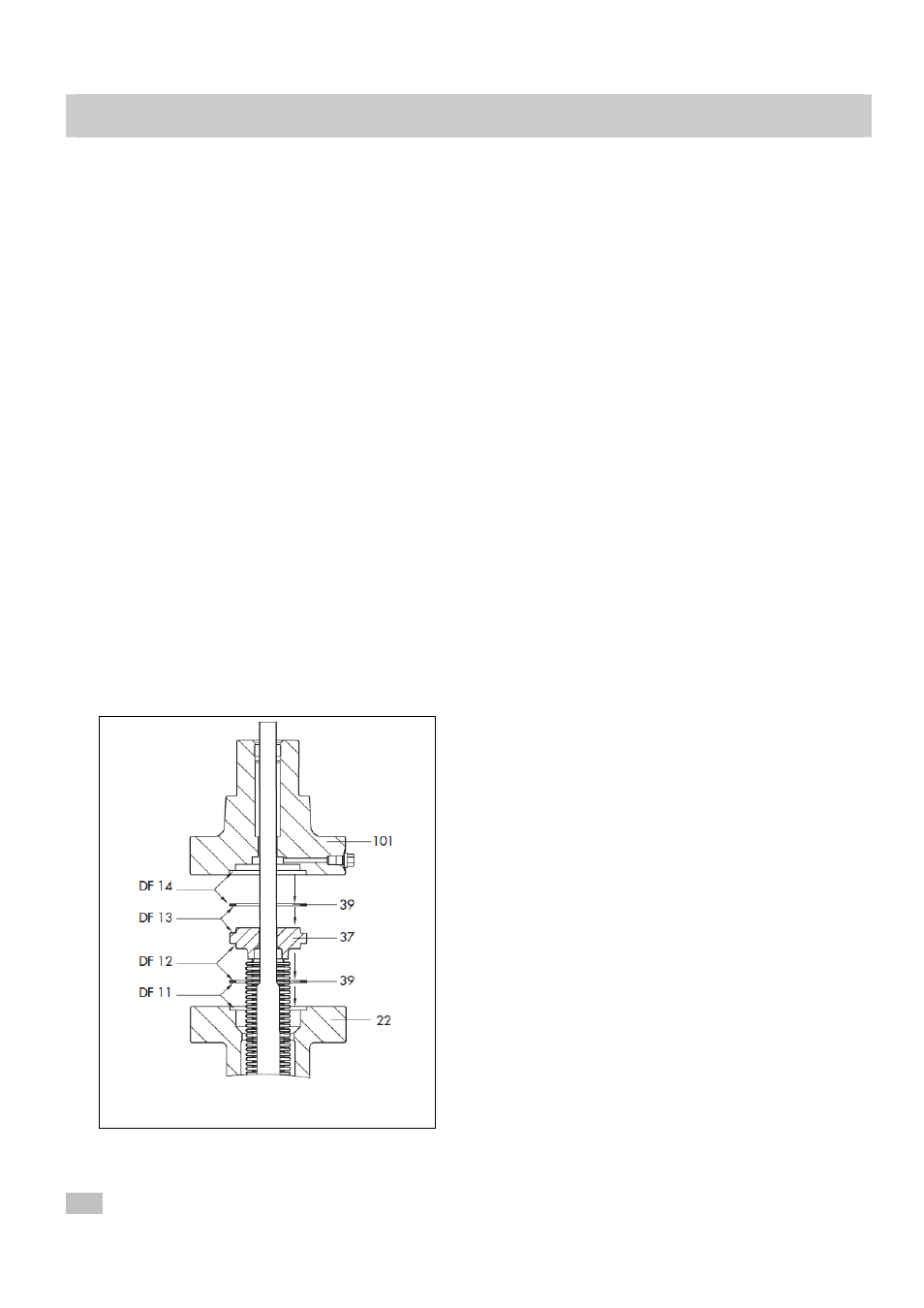

Рис.26 Монтаж штока плунжера
с сильфоном (37)
3.
Положите
вторую
прокладку (39,
верхнюю) ровно на уплотнительную
поверхность (DF 13) конструкции штока
плунжера/сильфона (37).
4.
Обработайте смазкой (113 в перечне
деталей клапана) область, которая
впоследствии послужит для сальника.
6.3.3.2
Верхняя часть сильфона
1.
Аккуратно наденьте верхнюю часть
клапана (101) на
конструкцию
сильфон/шток плунжера. Положите
вторую прокладку (39, DF 14) ровно на
уплотнительную поверхность.
2.
Обработайте резьбу и уплотнительную
поверхность резьбовой втулки (8)
смазкой (114 в списке деталей
клапана). Вкрутите ее в верхнюю часть
клапана и закрутите верхнюю часть
сильфона вручную так, чтобы шток
плунжера с сильфоном (37) могли
вращаться.
3.
Навинтите контргайку (10) на шток
плунжера
так,
чтобы
сильфон
продвинулся поглубже.
4.
Закрепите верхнюю часть сильфона
(101)
на сильфонной вставке (22) с
помощью гаек (33) и болтов (32).
Слегка затяните гайки (33) так, чтобы
конструкция шток плунжера/сильфон
легко
вращалась
в
собранном
состоянии.
