Техническое обслуживание – Замена деталей
6.2.5.4
Уплотнение верхней части
клапана
1.
Установите прокладку (17) в паз
фиксатора седла и корпуса.
Прокладка не должна выступать за
уплотнительную
поверхность (DF6)
корпуса клапана (1).

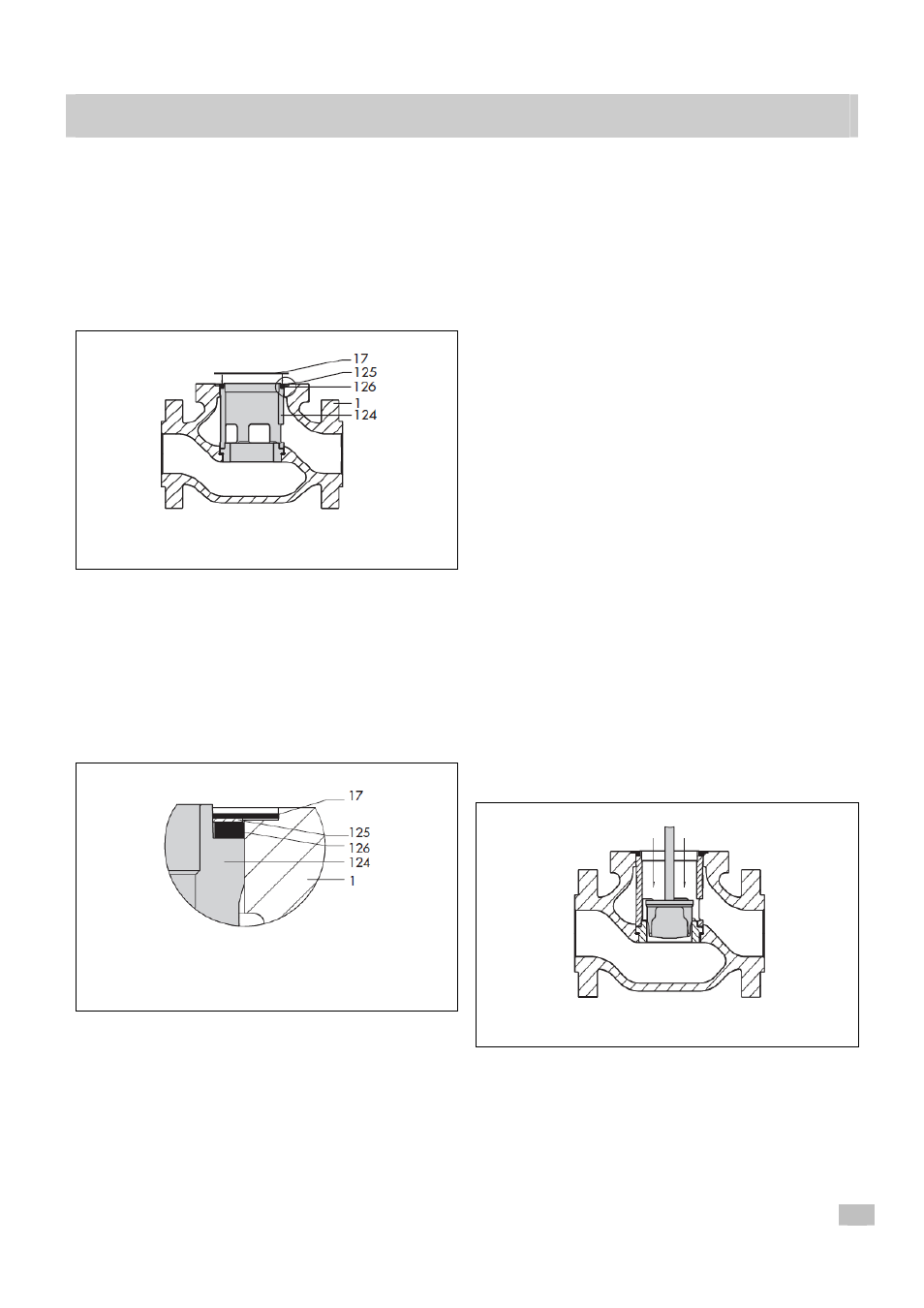

Рис.16 Прокладка (17) на распорном кольце (125)
____________________________________
Примечание: Между прокладкой верхней
части
корпуса и уплотнительной
поверхностью корпуса клапана
существует небольшая разница в
высоте (S).
____________________________________
Рис.17 Детальный вид уплотнения верхней
части корпуса (127)
6.2.5.5
Плунжер
_____________________________________
Примечание: Для клапанов с сильфоном
сильфонная вставка (верхняя часть
корпуса)
и шток плунжера (5)
предварительно собраны в единую
конструкцию. Проделать операции,
описанные в разделе 6.3.
_____________________________________
1. Смажьте шток плунжера (5) смазкой
(113
в списке деталей для клапана)
вокруг зоны, где будет находиться
сальник PTFE.
2.
Аккуратно вставьте плунжер в седло (4)
и выровняйте его так, чтобы большой
порт смотрел на выход клапана (порт,
через который в первую очередь
проходит среда, когда клапан начинает
ход).
_____________________________________
ПРИМЕЧАНИЕ
Смазка
не применяется, когда
используется высокотемпературный
сальник (НТ).
_____________________________________
Рис.18 Установка плунжера (5)
ЕВ 8072 RU
21
