Инструкция по эксплуатации Samson 3291-7 Регулирующий клапан
Страница 22
Техническое обслуживание – Замена деталей
6.2.5.6
Верхняя часть клапана
1.
Аккуратно установите верхнюю часть
клапана через шток плунжера на
прокладку верхней части клапана (17).
2.
Обработайте резьбовые болты (13) и
гайки (14), а
также
опорную
поверхность гаек смазкой (114 в списке
деталей клапана).

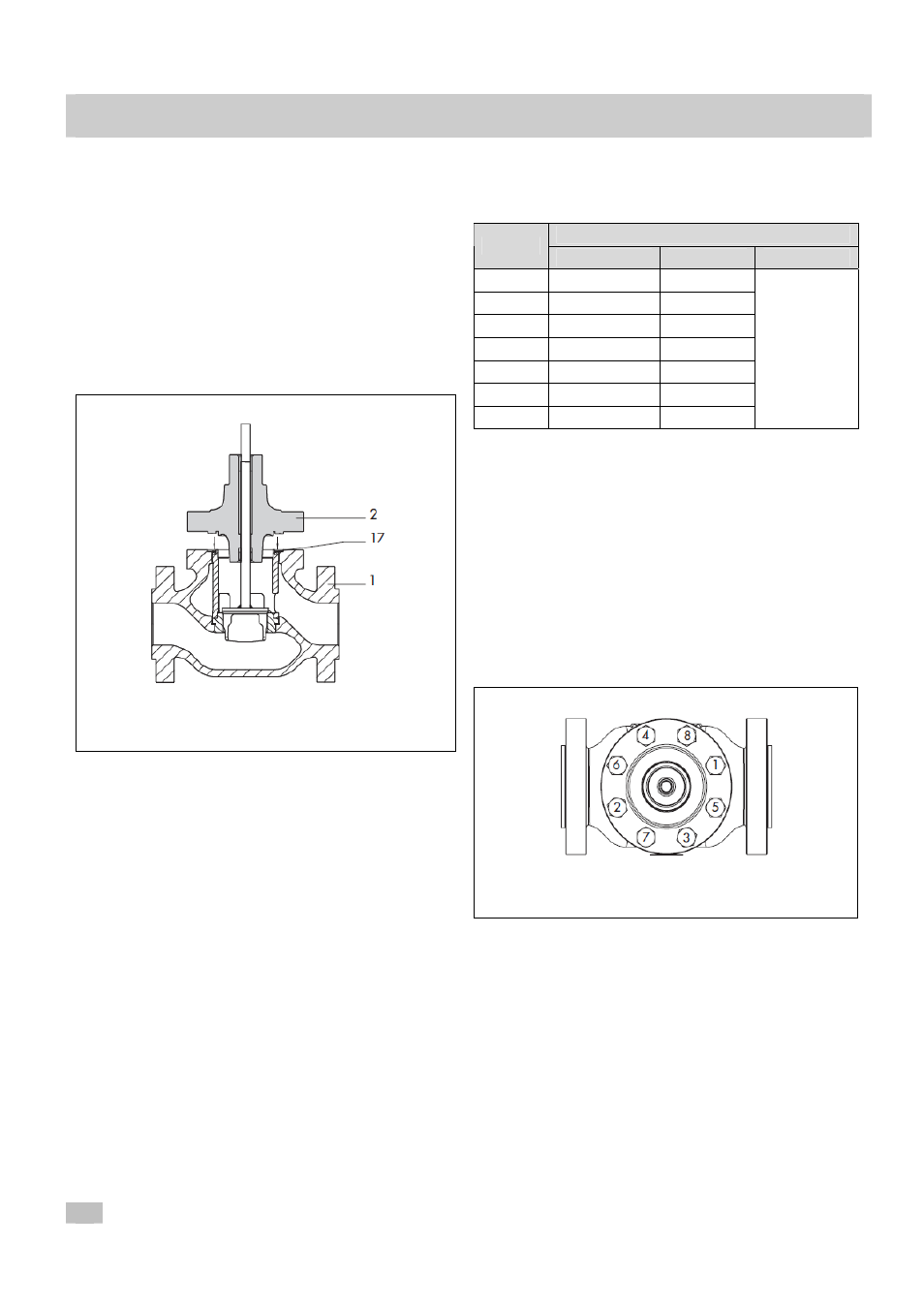

Рис.19 Монтаж верхней части корпуса (2)
3.
Затяните
гайки
крест-накрест,
прикладывая
усилие 50%
установленного момента затяжки.
____________________________________
Примечание: Если прокладка (126) под
распорным кольцом проседает, это
значит,
одной
затяжки
гаек
недостаточно.
____________________________________
4.
Повторно затяните гайки, прикладывая
усилие 50% установленного момента
затяжки до упора.
5.
Повторите аналогичную процедуру уже
с усилием 75% установленного
момента затяжки.
Таблица 4
•
Момента затяжки для гаек (14)
Момент затяжки (Нм)
NPS
Класс 300
Класс 600
Класс 900
½
до 1
60
60
1 ½
68
68
2 112 112
3 118 118
4 100 100
6 296 296
8
По запросу 1040
По запросу
6.
Повторите аналогичную процедуру с
усилием 100% установленного момента
затяжки.
7.
В конце последний раз затяните все
гайки по часовой стрелке с полным
усилием момента затяжки.
Убедитесь,
что
гайки
полностью
затянуты до упора.
Рис.20 Затяжка гаек (14)
22 ЕВ 8072 RU
