Техническое обслуживание – Замена деталей
6.2.5.3
Распорное кольцо
1.
Рассчитайте общую высоту t
общ.
необходимых распорных колец (125),
используя
измеренные
ранее
величины, и впишите результат в
Таблицу 3 в соответствующую
колонку.
2.
Выберете распорные кольца для
необходимой общей высоты t
общ.
,
используя список дополнительного
оборудования 1120-3074.

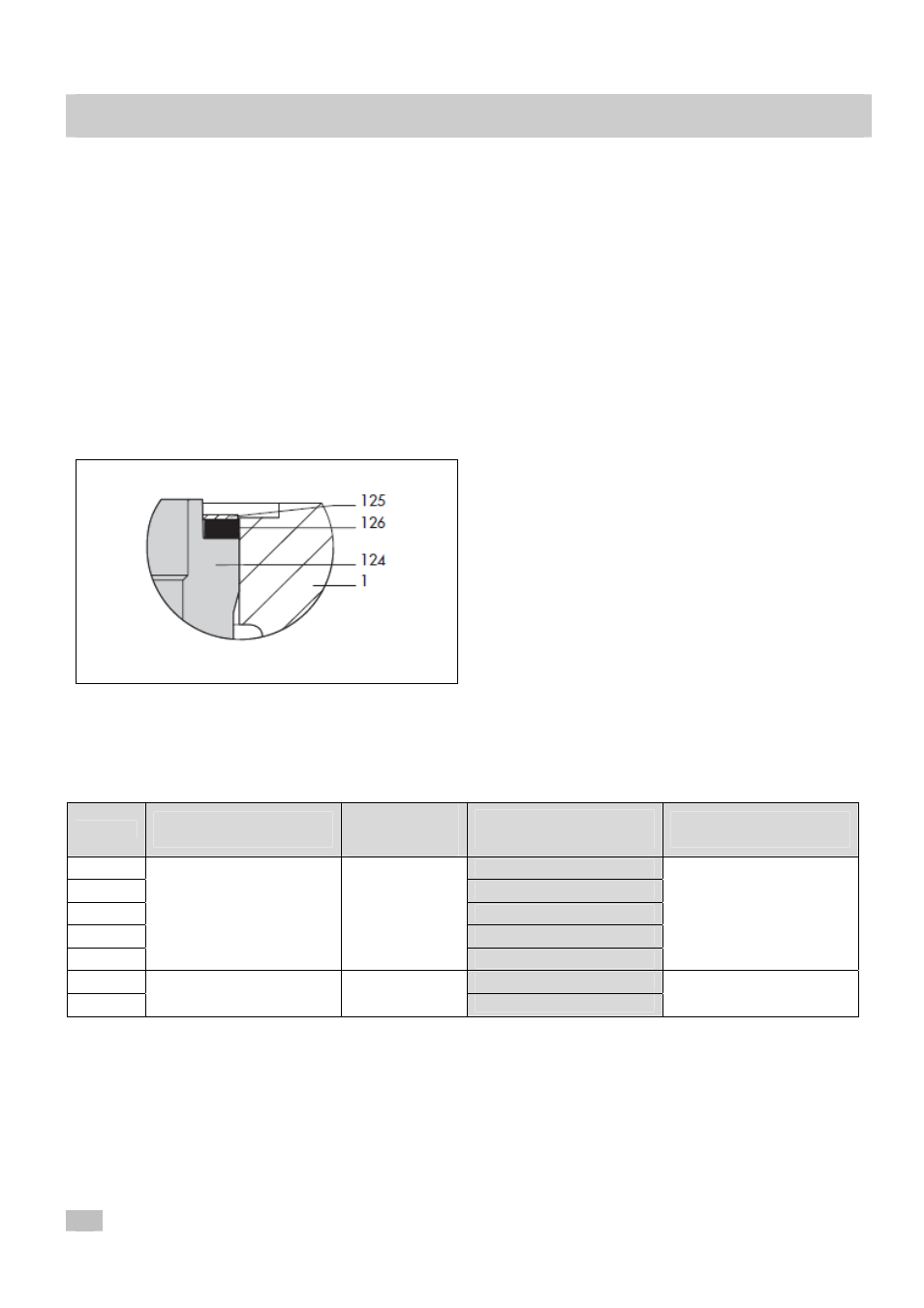

Рис.15 Распорное кольцо (125) на прокладке
(126)
____________________________________
ПРИМЕЧАНИЕ
Для
компенсации
высоты
можно
использовать только одно распорное
кольцо для клапанов размером до NPS 4.
Для клапанов от NPS 6 и более может
быть использовано несколько распорных
колец, как рассчитано в Таблице 3 или из
списка деталей клапана.
_____________________________________
3.
Аккуратно установите распорное
кольцо на прокладку (126) между
фиксатором седла (124) и корпусом
клапана (1). Для клапанов от NPS 6 и
более
устанавливать
прокладки
(126)
и распорные кольца (125) в
чередующейся последовательности,
пока все прокладки и распорные
кольца не будут установлены.
_____________________________________
Примечание:
Ни
на
одной
уплотнительной поверхности (DF 6)
корпуса клапана не должно остаться
распорных колец.
_____________________________________
NPS
Высота Т
(
мм)
Допустимое
отклонение
(
мм)
Точная высота
t
общ.
(
мм)
Количество распорных
колец
½
до 1
1 ½
2
3
4
6.1 –
Δ – Н2
действ.
-0.1
1
6
8
6.1 –
Δ – Н2
действ. _общ.
-0.1
2
