Инструкция по эксплуатации Samson 3291-7 Регулирующий клапан
Страница 27
Техническое обслуживание – Замена деталей
6.3.3.3
Плунжер для исполнения с
сильфонным уплотнением
Примените необходимый момент затяжки в
соответствии с документом 1120-1400
Клапаны до NPS 1 ½
1.
Вручную навинтите гайку на шток
плунжера до упора.
2.
Поставьте
плунжер (29) на
шестиугольный конец штока плунжера.
3.
Установите рожковый гаечный ключ на
ровной поверхности штока плунжера,
закрепив его в неподвижном состоянии.
Навинтите гайку (6) на плунжер.

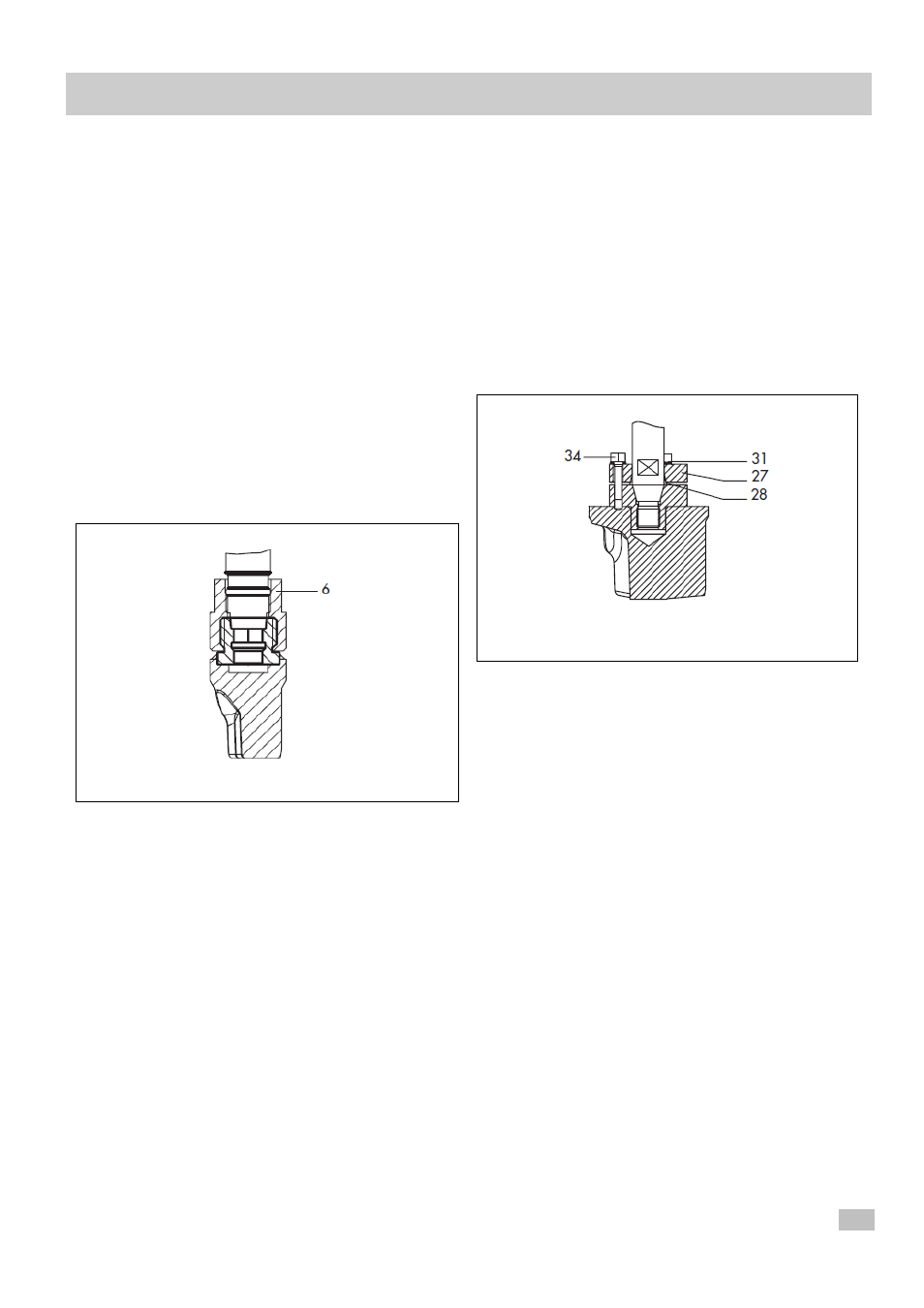

Рис.27 Плунжер для клапанов до NPS 1 ½
Клапаны от NPS 2 и более
1.
Вкрутите плунжер (29) с подходящей
пружиной или стопорной платой (31) в
шток плунжера.
2.
Затяните винт (34), чтобы закрепить
плунжер над зажимной шайбой (28) и
фланцем (27).
3.
Загните края стопорной платы (31) над
головками винтов.
Рис.28 Плунжер для клапанов от NPS 2 и более
____________________________________
Примечание:
Перед
монтажом
сильфонной
вставки
с
плунжером
замените все прокладки и распорные
кольца. См.раздел 6.2.5.
____________________________________
