Техническое обслуживание – Замена деталей
6.3.3.4
Сильфонная вставка с
плунжером
1.
Вставьте плунжер в седло (4) так, чтобы
наибольшой
порт плунжера был
направлен на выход клапана.
2. Поставьте сильфонную вставку на
корпус. Убедитесь, что прокладка
неподвижна.
3.
Закрепите верхнюю часть сильфона
гайками (33).
4. Открутите контргайку (10) от штока
плунжера, а резьбовую втулку (8) от
верхней части сильфона.
6.3.3.5
Дополнительные инструкции по
монтажу
Приступайте к сборке гаек (14), сальника
(15)
и резьбовой втулки (8), как описано
выше, в разделе 6.2.5.8.

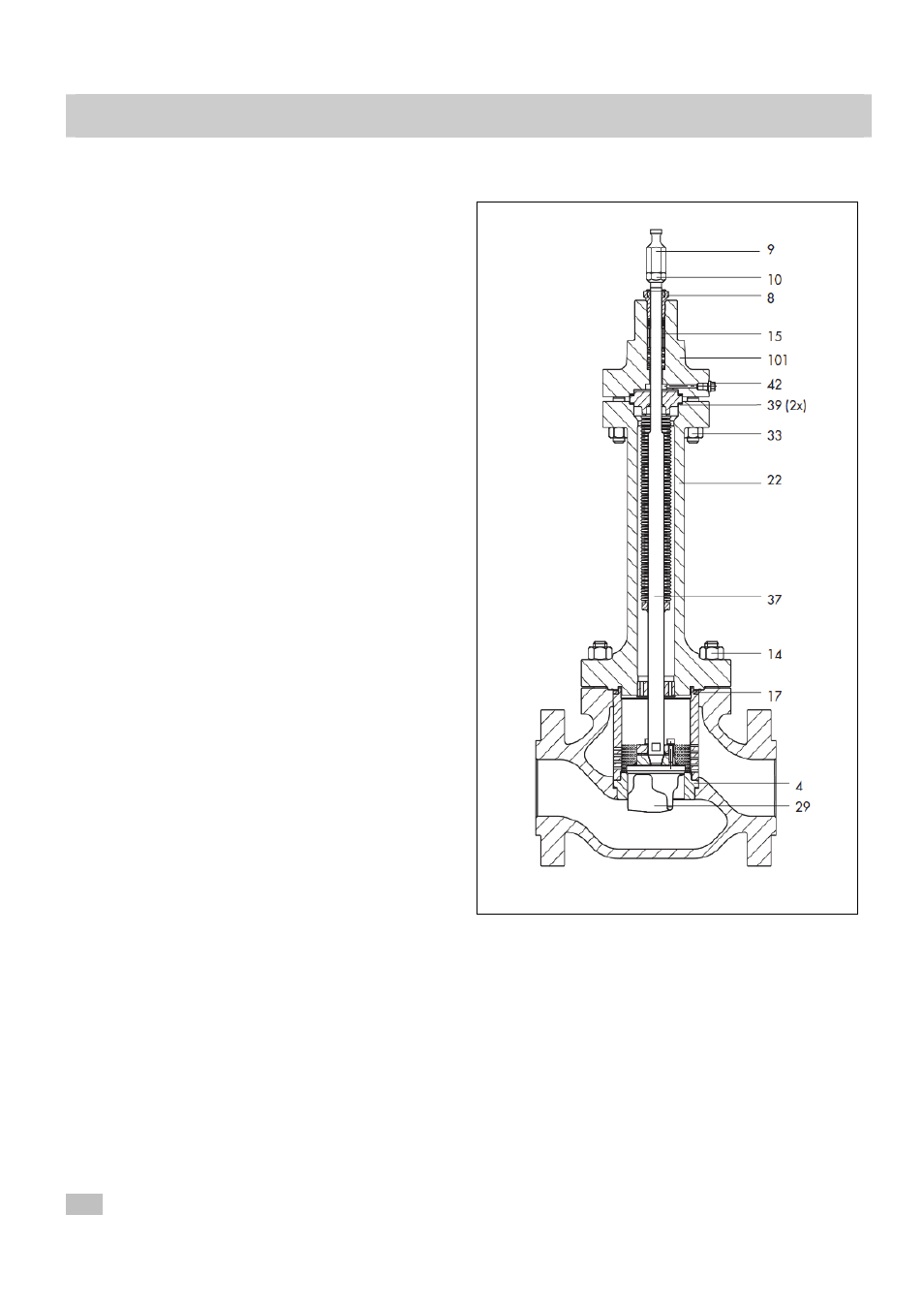

Рис.29 Тип 3291 с сильфонным уплотнением
