Монтаж
4
Монтаж
______________________________________
ПРИМЕЧАНИЕ
Клапан должен быть установлен на
трубопроводе с минимально допустимыми
вибрациями и без напряжения.
______________________________________
4.1
Монтажное положение
Монтажное положение может быть любым.
Однако, для облегчения технического
обслуживания
начиная
от NPS4,
рекомендуется вертикальный монтаж -
привод направлен вверх. Это облегчит
возможные профилактические работы.
Для клапанов с изолирующей вставкой или
сильфоном, или приводами с весом
больше 50 кг необходимы опоры для
привода.
4.2
Конструкция трубопровода
Для более точного регулирования участок
трубопровода на входе клапана должен
быть
прямым
и
без
каких-либо
сопротивлений.
Прямой
участок
трубопровода на входе клапана должен
быть
не
менее 2…10 диаметров
трубопровода (NPS), а прямой участок
трубопровода на выходе клапана должен
быть не менее 4…20 диаметров
трубопровода (NPS), в зависимости от
рабочих условий или для рабочей среды,
содержащей твердые частицы.
Свяжитесь с SAMSON, если эту длину не
удается обеспечить при монтаже.
Тщательно промойте трубопровод перед
монтажом клапана.
4.3
Изоляция клапана
Клапаны с сильфонным уплотнением или
с
изолирующей
вставкой
могут
изолироваться до верхнего фланца на
корпусе клапана для температуры среды
ниже 0ºС, а также температур выше 220ºС.
Клапаны,
которые
должны
отвечать
требованиям стандарта NACE MR 0175,
NACE MR 0103
или ISO 15156 не
подлежат изолированию.
4.4
Трубка управляющего сигнала
Трубка управляющего сигнала в клапане
типа
«
шток
привода
выдвигается»
подключается к нижней части рабочей
мембраны, а в клапане типа «шток
привода втягивается», подключается к
верхней части рабочей мембраны.
У привода Типа 3277 ввод управляющего
сигнала предусмотрен в корпусе рамы
привода, с нижней стороны рабочей
мембраны.

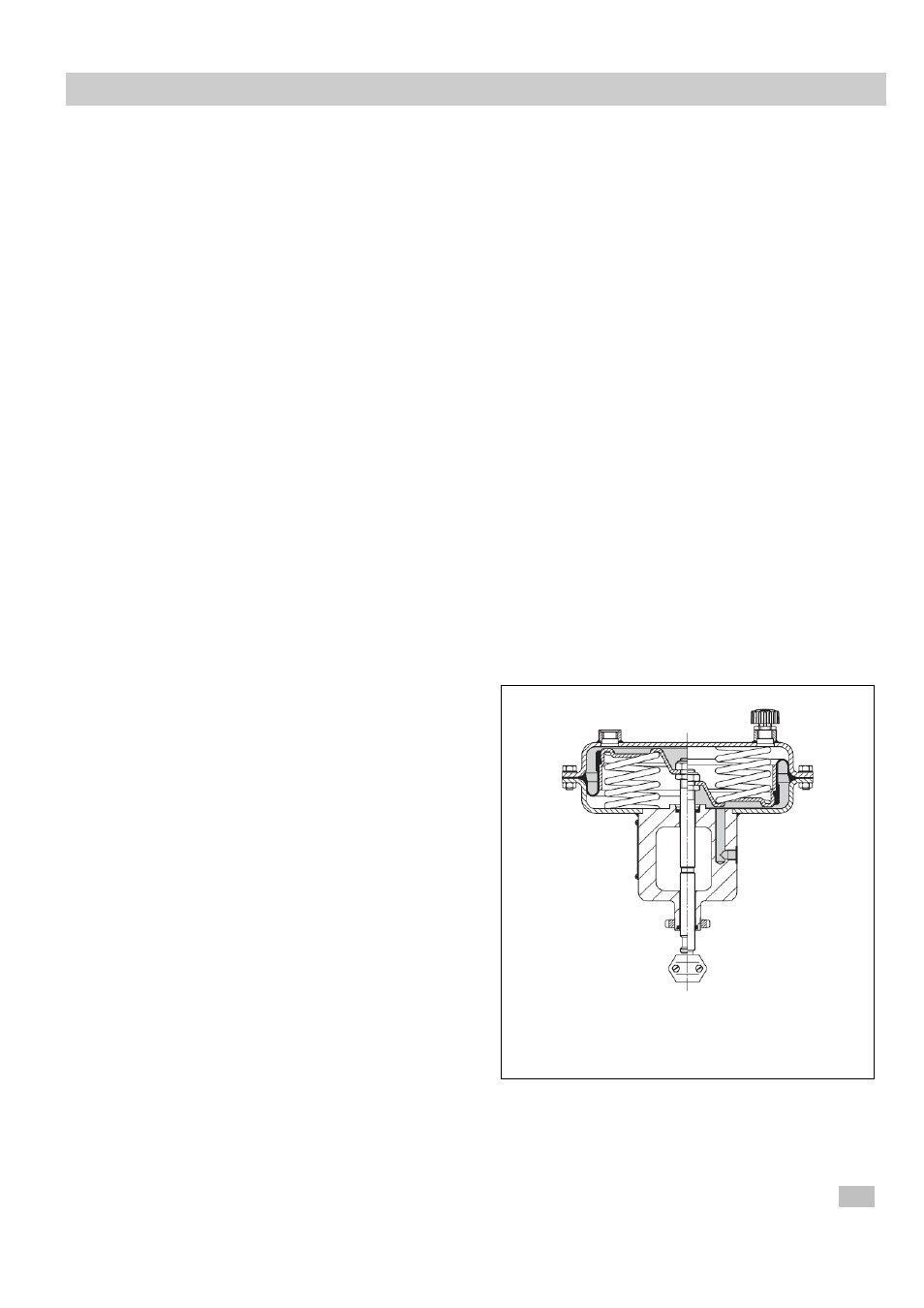

Рис.4
Тип 3277 с
присоединением
управляющего сигнала сбоку для типа «шток
привода выдвигается»
ЕВ 8072 RU
11
