8

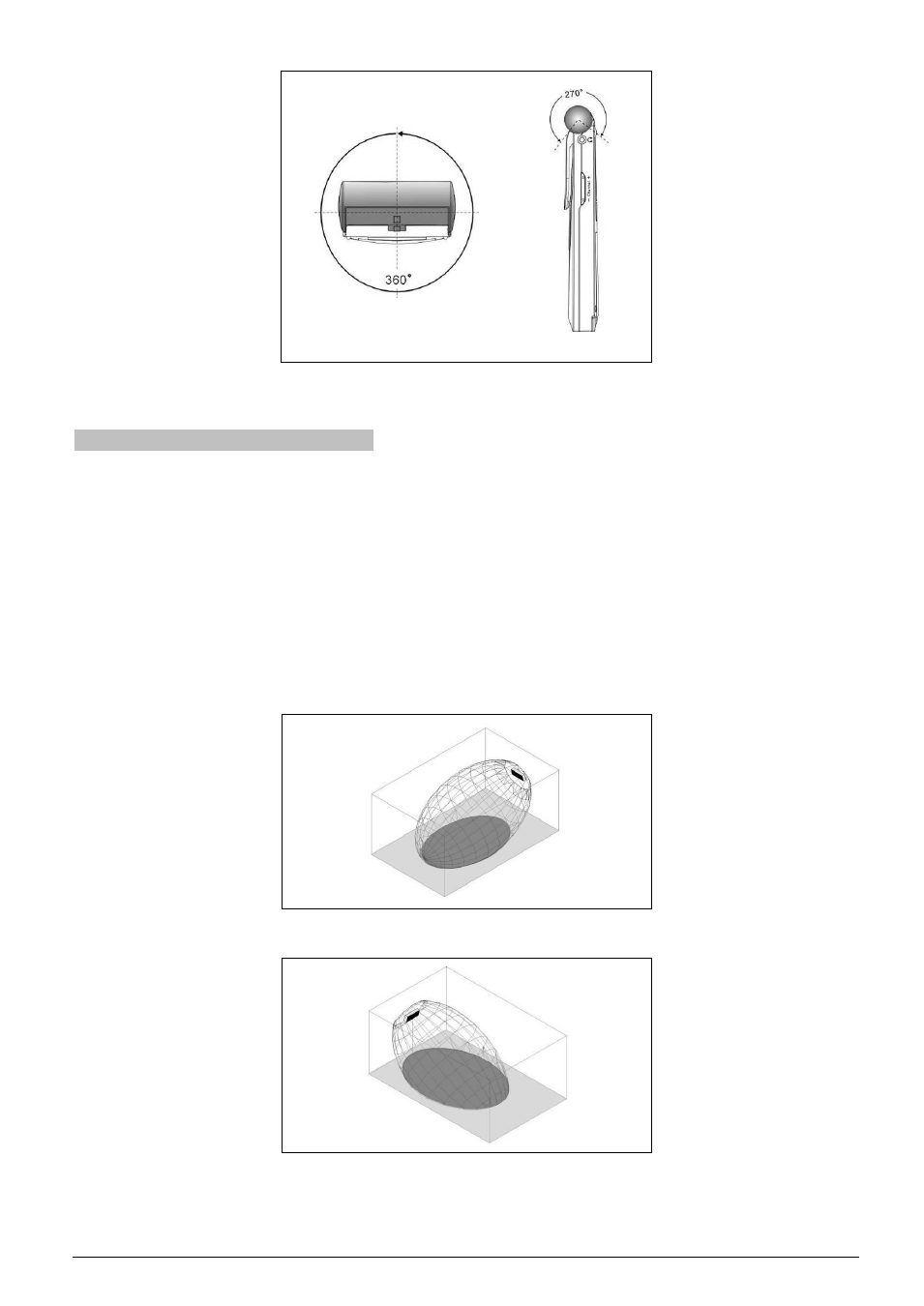

Рис. 1.8 Угол приема сигнала ИК приемника
1.3.4 Область покрытия ИК-радиатора
Область покрытия ИК излучателя определяется выходной мощностью излучателя и количеством передаваемых
сигналов несущих частот. Полная энергия излучения распределяется между несущими частотами. Зона покрытия
пропорционально уменьшается с увеличением числа несущих. Для нормальной работы приемника необходима
мощность ИК сигнала около 4 мВт/м
2 на несущую (обеспечивает отношение С/Ш 80 дБ, для уверенного приема).
Зона охвата определяется как пересечение 3-мерной диаграммы направленности ИК излучателя с плоскостью
расположения ИК приемников (размещения участников конференции)
( темно-серая область на рис. 1.9 - 1.11). В
этой области, прямой сигнал обеспечивает уверенный прием для ИК приемника, направленного в сторону ИК
излучателя.
Размер и положение зоны охвата зависит от высоты установки и угла наклона ИК излучателя.
Рис. 1.9 Излучатель наклонен на 15 ° от потолка
Рис. 1.10 Излучатель наклонен на 30 ° от потолка
