10

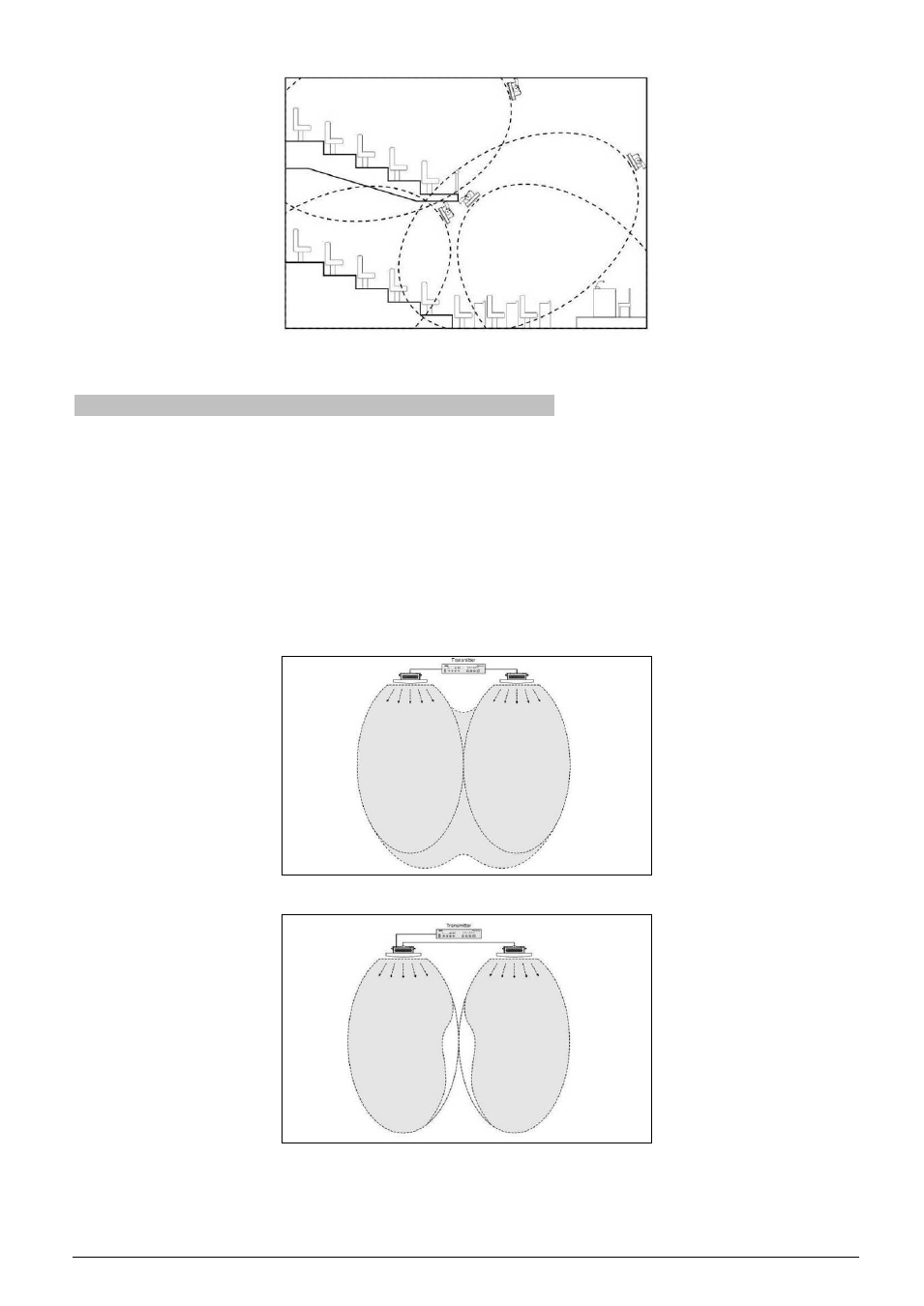

Рис. 1.13 ИК-излучатели в зале с балконом
1.3.6 Взаимодействие зон охвата нескольких ИК излучателей
Если, зоны охвата двух ИК излучателей перекрываются, общая площадь покрытия может быть больше, чем
простая сумма двух зон. В зоне эффекта перекрытия индивидуальные сигналы от двух излучателей
складываются, что приводит к увеличению интенсивности излучения в области перекрытия.
Однако, при различной задержке сигнала в кабелях от передатчика к разным излучателям, сигналы от разных
излучателей в зоне перекрытия могут вычитаться друг из друга, тем самым, уменьшая мощность принимаемого
сигнала в зоне перекрытия. В худшем случае, этот эффект может привести к появлению "мертвых" зон, где
результирующий сигнал равен нулю. Рис. 1.14 и 1.15 иллюстрируют эффект перекрытия при одинаковых и
разных задержках сигнала для двух излучателей.
Figure 1.14 Увеличение зоны охвата при сложении двух сигналов
Figure 1.15 Уменьшение зоны охвата при вычитании двух сигналов
вследствие разницы задержки в кабелях
Разница в задержках может быть частично скомпенсирована с помощью регуляторов на ИК излучателях (см.
раздел 3.6).
