10

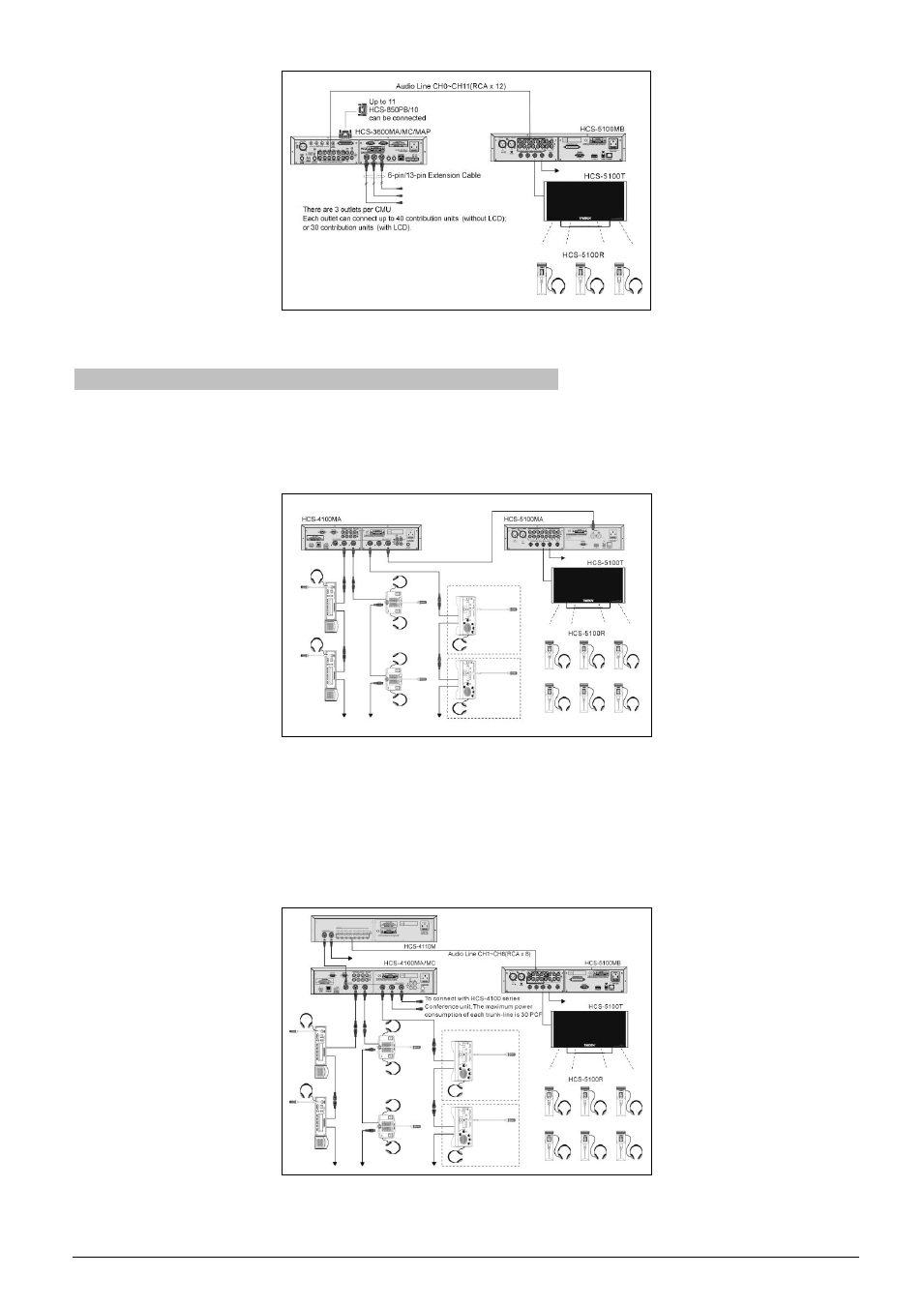

Рис. 2.4 Подключение ИК передатчика к центральному блоку HCS-3600M
2.3.2
Подключение к цифровой конференц- системе HCS-4100
Подключение ИК передатчика HCS-5100MA к конференц- системе HCS-4100
Центральный блок цифровой конференц-системы HCS-4100M может быть подключен к цифровому входу
передатчика HCS-5100MA. При этом, 8 выходных аудиоканалов могут быть использованы для аудиозаписи.
Рис. 2.5 Подключение ИК передатчика HCS-5100MA к центральному блоку HCS-4100M
Подключение ИК передатчика HCS-5100MB/MC к конференц-системе HCS-4100
ИК передатчики HCS-5100MB/MC не имеют цифрового аудиовхода, но они также могут быть подключены к
выходам центрального блока цифровой конференц-системы HCS-4100M через 8-канальный блок аналоговых
выходов HCS-4110M. Выходы блока HCS-4110M подключаются к соответствующим аудио входам ИК передатчика
HCS-5100MB/MC
с помощью стандартных аудиокабелей.
Рис. 2.6 Подключение ИК передатчиков HCS-5100MB/MC
к центральному блоку HCS-4100M через HCS-4110M
