18. Цифровой аудиовыход 6P-DIN (только у модели HCS-5100MA) – для подключения ко входу центрального
блока HCS-4100M.
19. Цифровой аудиовход 6P-DIN (только у модели HCS-5100MA) – для подключения к выходу центрального
блока HCS-4100M.
20. Выход аудиосигнала (только у модели HCS-5100MA) – 4 или 8 аудиоканалов.
21. Входы аудиосигнала (несимметричные) – 4, 8, 16 или 32 разъемов RCA для подключения внешних
источников аудио сигнала. Количество каналов зависит от модели ИК передатчика.
22. Дополнительный симметричный аудио вход (AUX) – 2 гнезда XLR для подключения внешних источников
аудио сигнала, таких как музыка, основной язык или сигнал аварийного оповещения.
23. Разъем для подключения пультов переводчика (только у модели HCS-5100MB).
2.2
Установка в 19" стойку
ИК передатчик может быть установлен в стандартную 19" стойку. В комплекте поставляются 19" крепления ①.
Открутите винты ② по бокам корпуса, и этими винтами прикрепите 19" крепления. Закрепите ИК передатчик в 19"
стойке винтами из комплекта стойки.

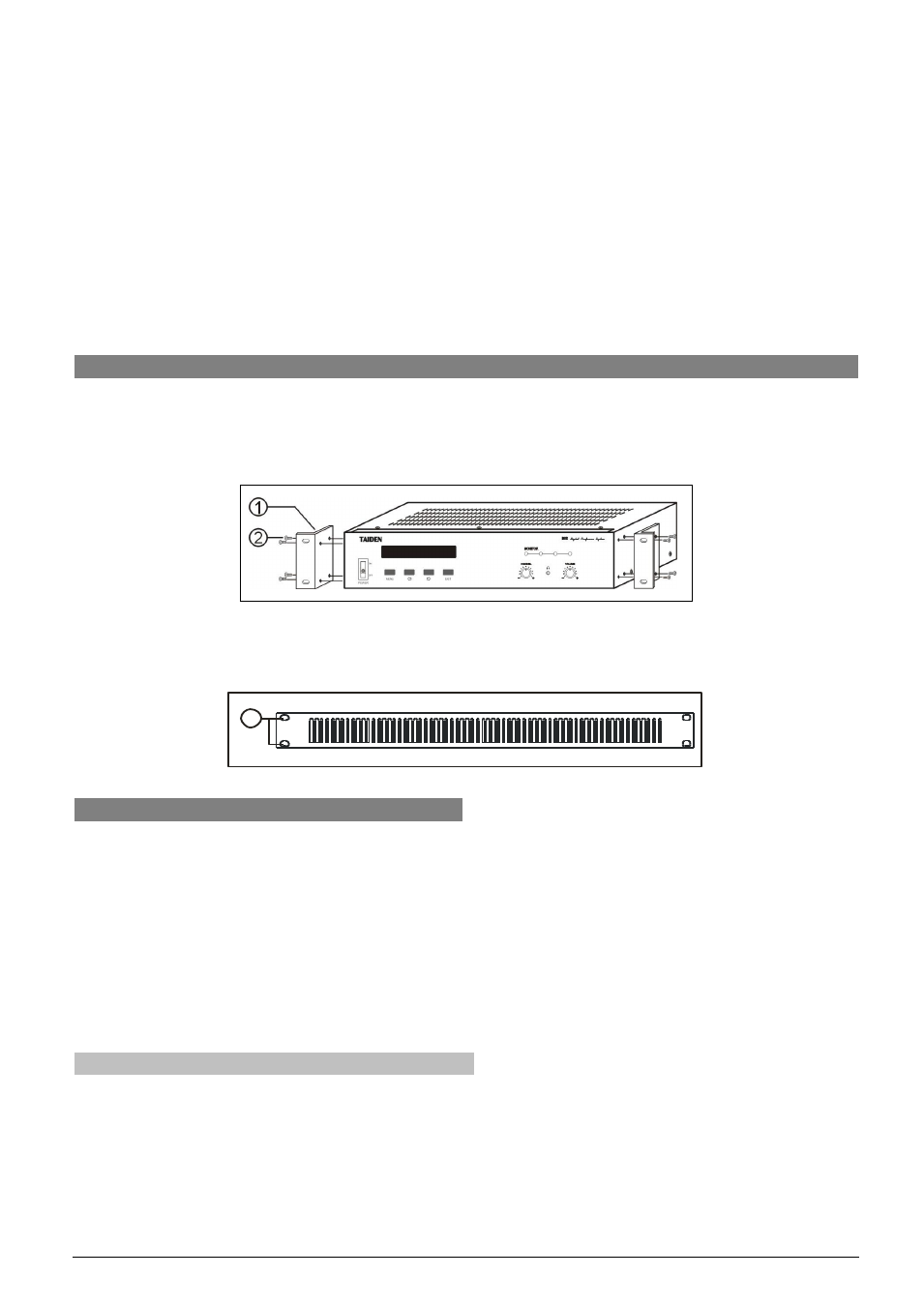

Рис. 2.3 Установка 19" креплений
Дополнительно, в комплекте с ИК передатчиком поставляется заглушка для стойки высотой 1U, которая также
может быть установлена в 19" стойку для обеспечения лучшей вентиляции в стойке.
3
2.3
Подключение
ИК передатчик обеспечивает несколько типовых подключений к следующим типам устройств:
 Конференц-система HCS-3600
 Конференц-система HCS-4100
 Внешние источники аудиосигнала
 Система аварийного оповещения
 Другой ИК передатчик
 Пульты переводчика HCS-850PB/10
2.3.1 Подключение к конференц- системе HCS-3600
Центральный блок конференц-системы HCS-3600M может быть подключен к аналоговым аудио входам ИК
передатчика HCS-5100M.
