11
2.3.3 Подключение внешних источников аудио сигнала
Ик передатчик HCS-5100M имеет до 32 несимметричных входов аудиоканалов (в зависимости от модели
передатчика) для подключения внешних несимметричных источников аудио сигнала (например,
конференц-системы других производителей), либо для трансляции музыки .

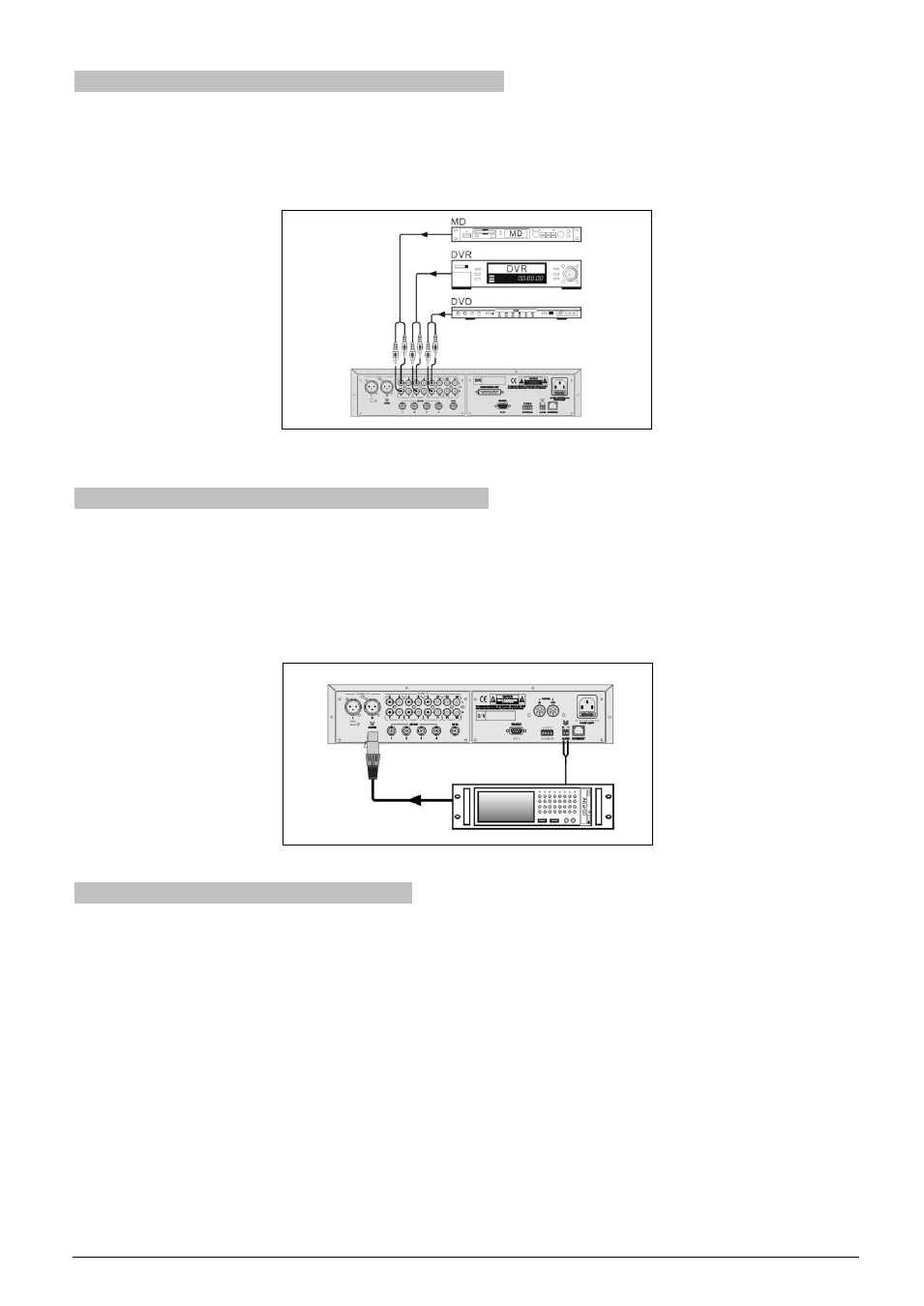

Рис. 2.7 Подключение внешних источников звука
2.3.4 Подключение системы аварийного оповещения
Для задействования функции аварийного оповещения, к соответствующим контактам (нормально разомкнуты)
должен быть подключен выход аварийной системы оповещения. При замыкании контактов, аудио сигнал на
входе Aux-Right (правый канал дополнительного входа) подается на все выходные каналы и блокирует обычную
трансляцию с любых других аудио входов.
На дисплее показывается сообщение ”ALARM”.
Рис. 2.8 Подключение системы аварийного оповещения
2.3.5 Подключение другого ИК передатчика
 " Сквозной" режим (master + bypass)
Ик передатчик может работать в "сквозном" режиме, обеспечивая передачу сигнала на ИК излучатели от другого
ИК передатчика. Такая конфигурация обычно используется при организации "multi-room" системы, т.е., системы
из нескольких помещений, использующихся попеременно, как совместно, так и по отдельности, с независимыми
мероприятиями в каждом. ИК передатчик в главном помещении устанавливается в режим “Master” (Ведущий), а в
остальных – в режим “Bypass” (Сквозной). Один из четырех ВЧ выходов ведущего ИК передатчика подключается
ко входу ВЧ сигнала второго, "сквозного" передатчика с помощью кабеля RG-58.
Режимы “Master” и “Bypass” каждого из ИК передатчиков устанавливаются в соответствующих пунктах меню (см.
раздел 2.5.6).
