3
цифровых сигналов объединяются в цифровой поток данных и к ним добавляется помехоустойчивый код для
обнаружения и восстановления сбоев.
2. Модуляция – высокочастотный сигнал несущей частоты модулируется цифровым информационным сигналом по
технологии DQPSK (дифференциальная квадратурно-фазовая манипуляция).
3. Фильтрация (отсекаются не несущие полезной информации частоты).
4. Усиление.
5. ИК излучение – до 8 модулированных несущих сигналов объединяются и передаются на вход ИК излучателя,
который преобразует их в модулированное ИК излучение.
В ИК приемниках осуществляется обратное преобразование модулированного ИК излучения в отдельные цифровые
аудио каналы.

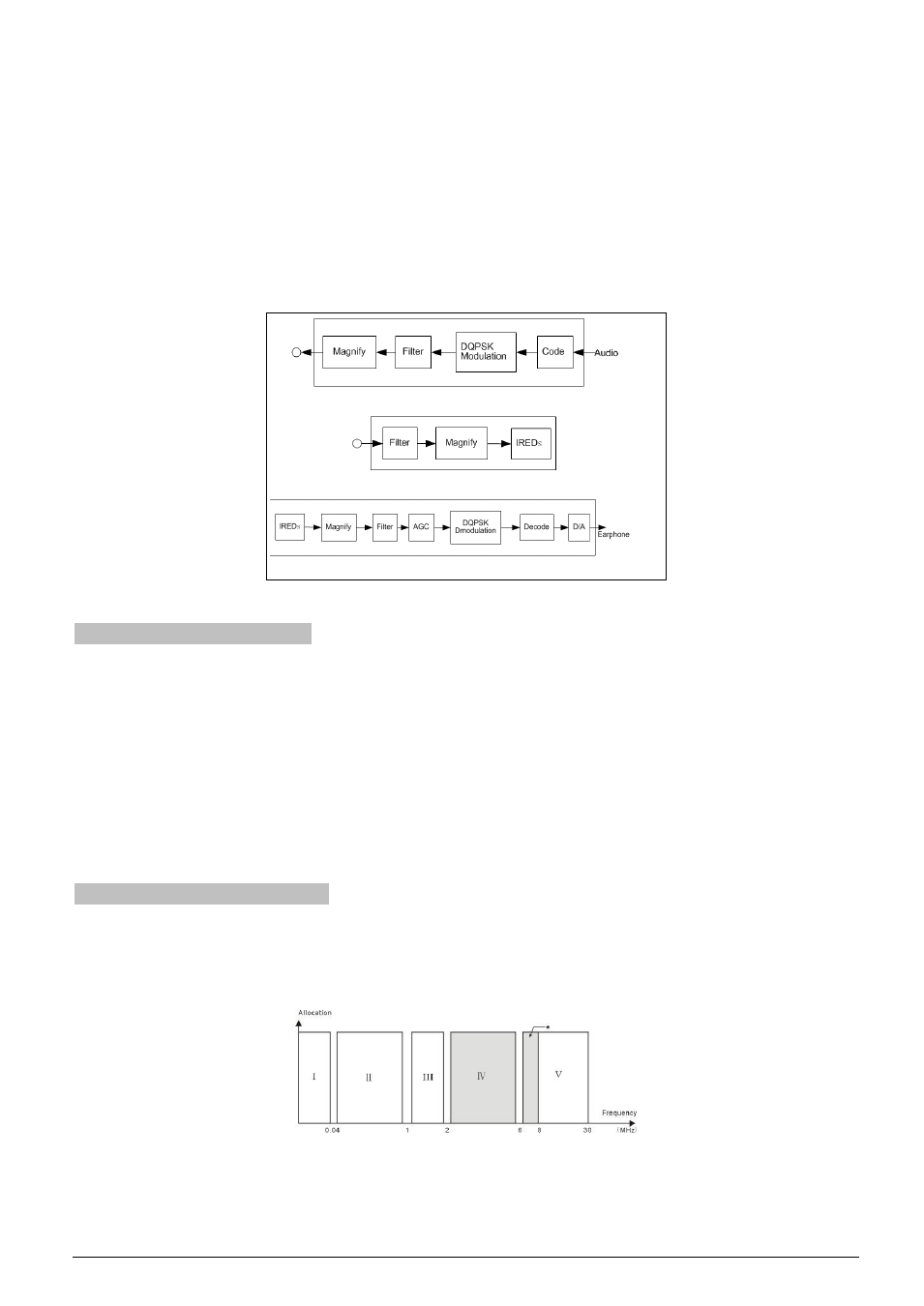

Рис. 1.3 Обработка сигналов
1.2.4 Качество передачи звука
В системе HCS-5100 предусмотрены четыре режима качества передачи аудио сигнала :

Моно, стандартное качество, максимум 32 канала
 Моно, высокое качество, максимум 16 каналов
 Стерео, стандартное качество, максимум 16 каналов
 Стерео, высокое качество, максимум 8 каналов
Режим стандартного качества занимает более узкую полосу частот и используется для передачи речи. Режим
высокого качества обеспечивает качество, близкое к компакт-диску и предназначен для трансляции музыки.
1.2.5 Каналы и несущие частоты
HCS-5100 работает в частотном диапазоне 2~8 МГц (в соответствии со стандартом IEC 61603 BAND IV) (см. рис. 1.4). В
этом диапазоне возможно передавать до 8 сигналов несущей частоты (в зависимости от типа передатчика). Рис. 1.5
илюстрирует распределение несущих в пределах диапазона IV.
Рис. 1.4 стандартный рабочий диапазон
ИК системы распределения языковHCS-5100
(*6~8 MHz –расширенный диапазон для несущих 6 и 7)
( в) Цифровой ИК-приемник
( а) Цифровой ИК-передатчик
( б) Цифровой ИК-излучатель
