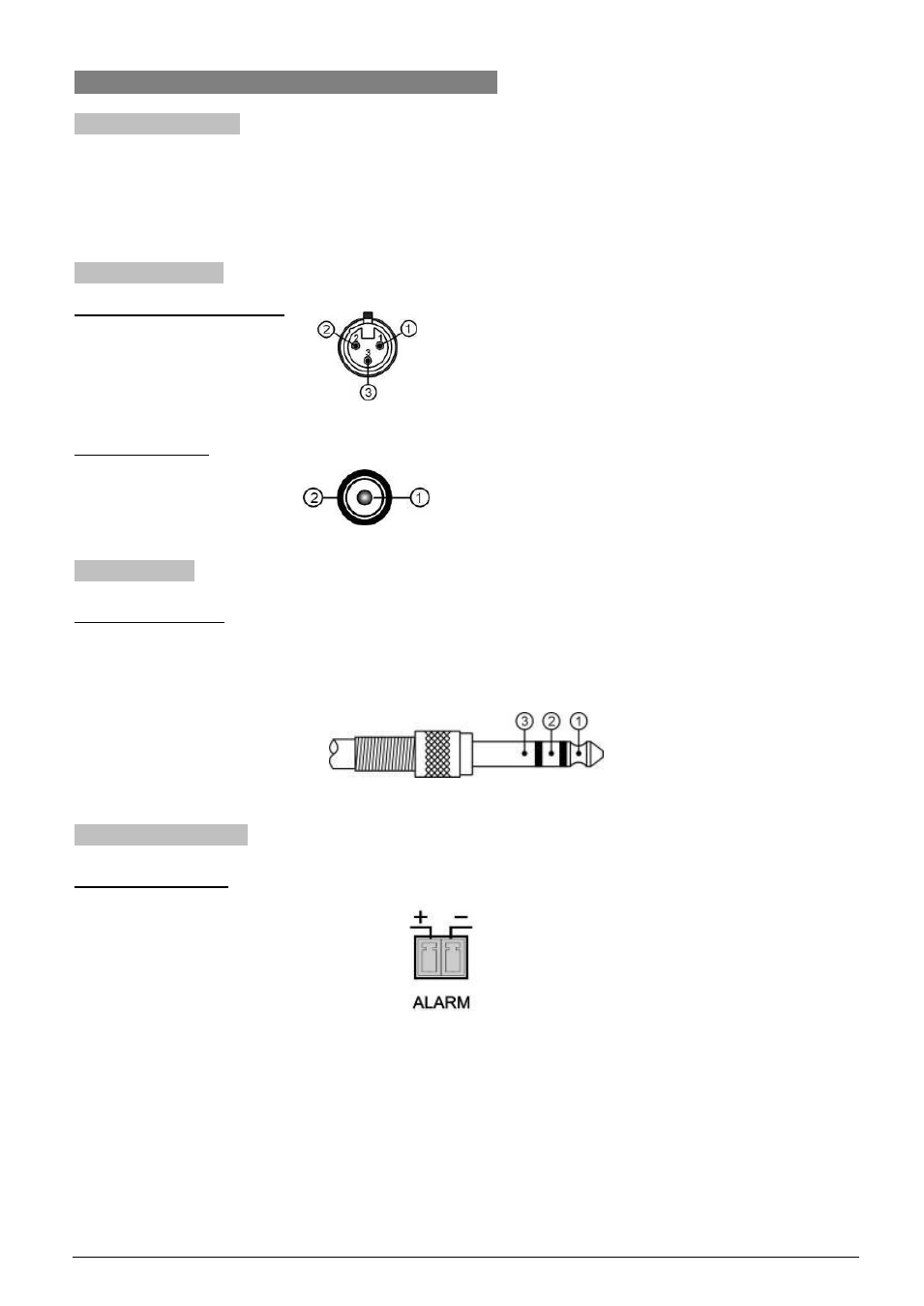

Разъемы и соединения
7.5.1
Кабель питания
Синий - Нейтраль
Коричневый - Токовый
Зеленый/Желтый - Земля
7.5.2
Аудио кабели
3-
конт. разъем XLR (розетка)
1 -
Земля
2 -
Сигнал "+"
3 -
Сигнал "-"
Разъем RCA(male)
1 -
Сигнал "+"
2 -
Земля
7.5.3
Наушники
Разъем 3.5 мм Jack
Голова (1) Левый канал
Кольцо (2) Правый канал
Экран (3) земля/экран
7.5.4
Аварийный вход
Клеммный терминал
