18

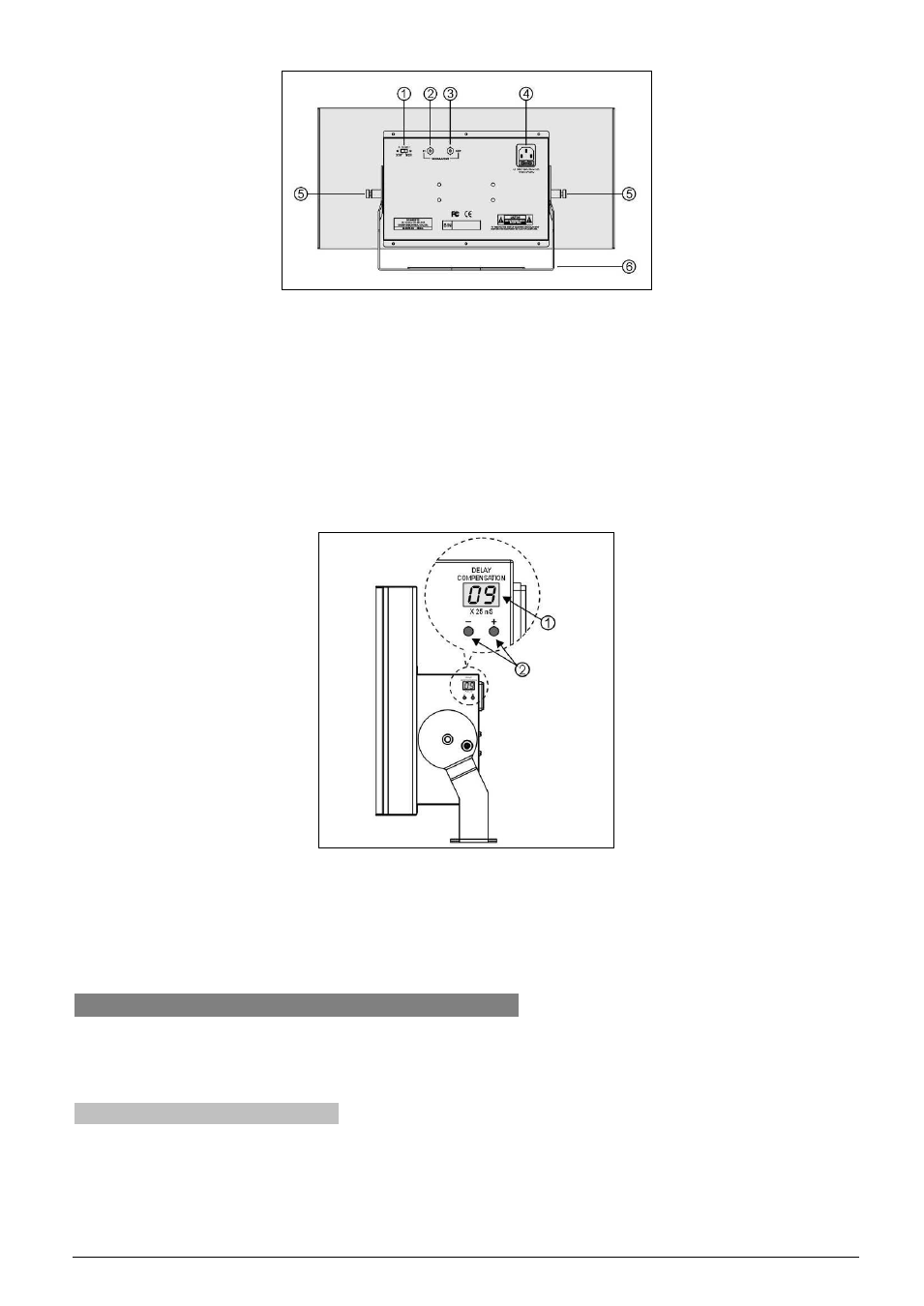

Рис. 3.2 ИК излучатель (вид сзади)
Рис. 3.2:
1. Переключатель выходной мощности
2. Вход сигнала
3. Выход сигнала
4. Гнездо для кабеля питания
5. Регулятор угла наклона (135°/10)
6. Крепление
Рис. 3.3 ИК излучатель (вид сбоку)
Рис. 3.3:
1. Индикатор значения компенсации задержки
2. Переключатель значения компенсации задержки (-/+)
3.2 Установка и размещение
Для планирования размещения излучателей, изучите раздел 1.3 для понимания и учета всех аспектов
распространения ИК - сигнала.
3.2.1 Прямоугольные зона охвата
Оптимальное число ИК излучателей, необходимое для полного покрытия слушательской зоны конференц-зала
может быть определено только на месте, опытным путем. Однако, оценить их размещение и количество можно с
помощью "гарантированных прямоугольных зон охвата" (см. рис. 3.4 и рис. 3.5). Прямоугольные зоны охвата
