11
Глава 2. Цифровой ИК передатчик
2.1
Обзор
ИК передатчик HCS-5100M является ядром системы HCS-5100. В зависимости от модели передатчика, возможна
трансляция до 32 аудио каналов. Он может быть подключен как к центральному блоку HCS-4100 напрямую, так и
через блок аналоговых выходов HCS-4110M, а также к любой дискуссионной системе или к системе
синхронного перевода. Кроме этого, к блоку возможно прямое подключение до 11 пульов переводчика
HCS-850PB/10 Также, возможна организация самостоятельной системы аудиотрансляции от внешних
источников звука.
Модификации центрального блока:
HCS-5100MA/04/08
4, 8 - канальный ИК передатчик с цифровым Вх/Вых аудио интерфейсом для прямого подключения к центральному
блоку конференц-системы HCS-4100M.
HCS-5100MB/04/08/16
4, 8, 16 - канальный ИК передатчик с входом для подключения пультов переводчика HCS-850PB/10.
HCS-5100MC/04/08/16/32
4, 8, 16, 32 - канальный ИК передатчик с аналоговыми входами

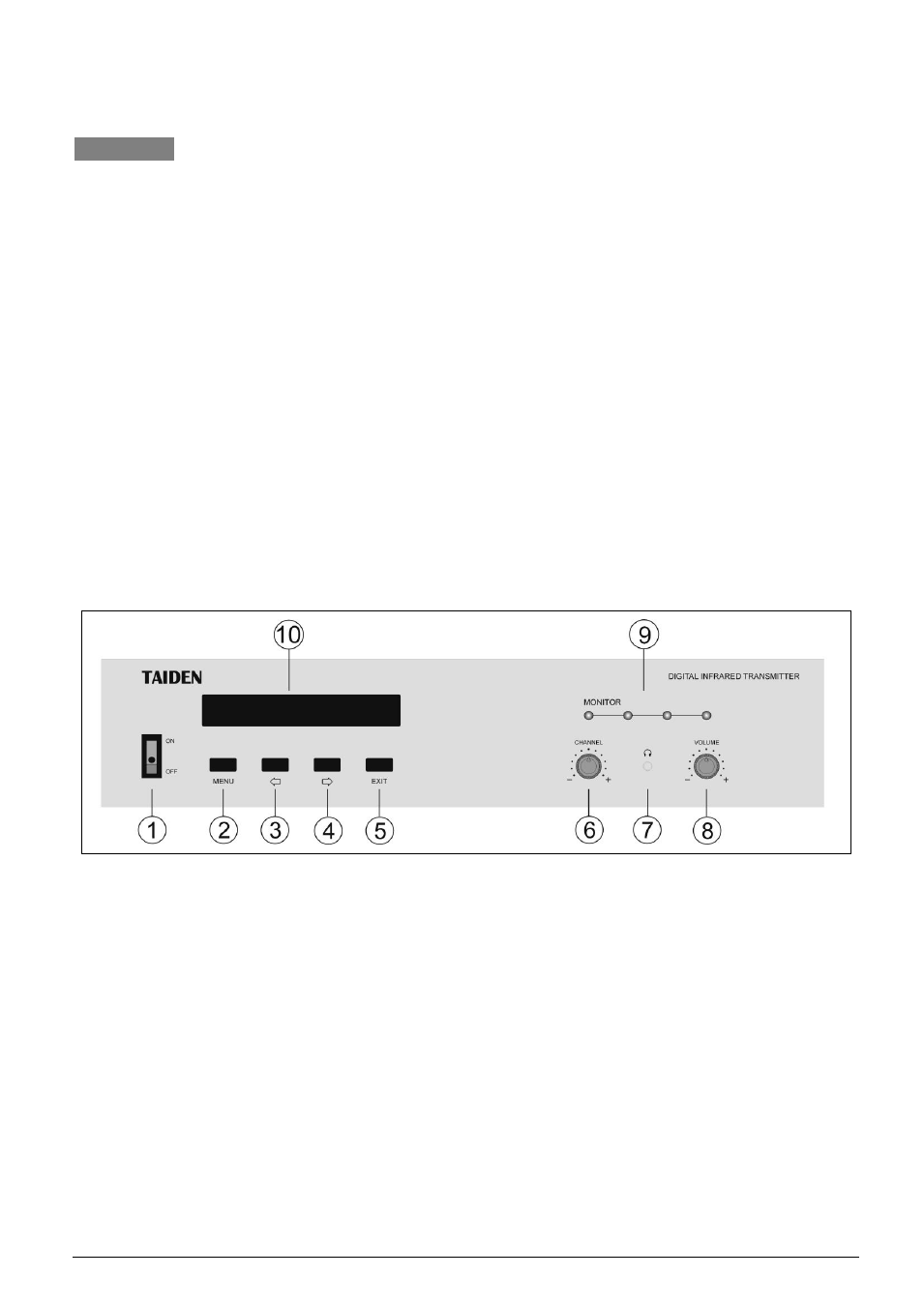

Рис. 2.1 Передняя панель HCS-5100M
Рис. 2.1:
1. Переключатель POWER ON/OFF. Красный индикатор на переключателе указывает на то, что устройство
включено.
2. Кнопка MENU вызова меню настроек для выбора и установки параметров прибора. Нажатие кнопки
вызывает меню на ЖК-дисплее, а также, подменю в выбранных пунктах
3. Кнопка перемещения курсора влево " 
"
4. Кнопка перемещения курсора вправо " 
"
5. Кнопка выхода EXIT. По нажатию кнопки осуществляется выход из подменю и возврат на верхний уровень
меню.
6. Селектор выбора каналов для контроля
7. Гнездо для подключения наушников– Ø 3.5 мм
8. Регулятор громкости
9. Мини ИК излучатель – 4 ИК диода, излучающих сигнал, аналогичный сигналу на выходе ИК излучателей. Для
контроля сигнала.
