21
излучателей, непосредственно подключенных к передатчику кабелями одинаковой длины. Соответственно,
переключатели компенсации задержки ИК излучателей должны быть установлены в нулевое положение.
Если длины кабелей разных ИК излучателей различны, значение компенсации задержки может быть определено
из следующей формулы:
 Возьмем коэффициент задержки в кабеле как 5.6 нс/м (значение может меняться в зависимости от типа
используемого кабеля)
 X : значение компенсации задержки сигнала , отображаемое на ЖКИ
 L : длина кабеля между передатчиком и излучателем.
 L
MAX
: максимальная длина кабеля в цепи. Для наиболее удаленного излучателя, значения L
MAX
и L равны
Для определения значения переключателя компенсации задержки сигнала в кабеле, используется следующая
процедура:
1
． Определите длину кабеля L между передатчиком и каждым отдельным излучателем;
2
． Определите максимальную длину кабеля L
MAX
;
3
． Для каждого излучателя высчитайте разницу значений L
MAX
- L;
4
． Для определения величины разницы задержки сигнала в кабеле для каждого излучателя, необходимо
умножить разницу длин кабелей для каждого излучателя на значение задержки сигнала на один метр;
5
． Разделите полученную разницу задержки на 25. Округленное значение даст значение позиции
переключателя компенсации задержки сигнала для данного излучателя;
6
． Если необходимо, определите позицию переключателя компенсации задержки сигнала для излучателей,
размещенных под балконом (см. раздел 3.6.3);
7
． Установите переключатели в рассчитанные позиции.

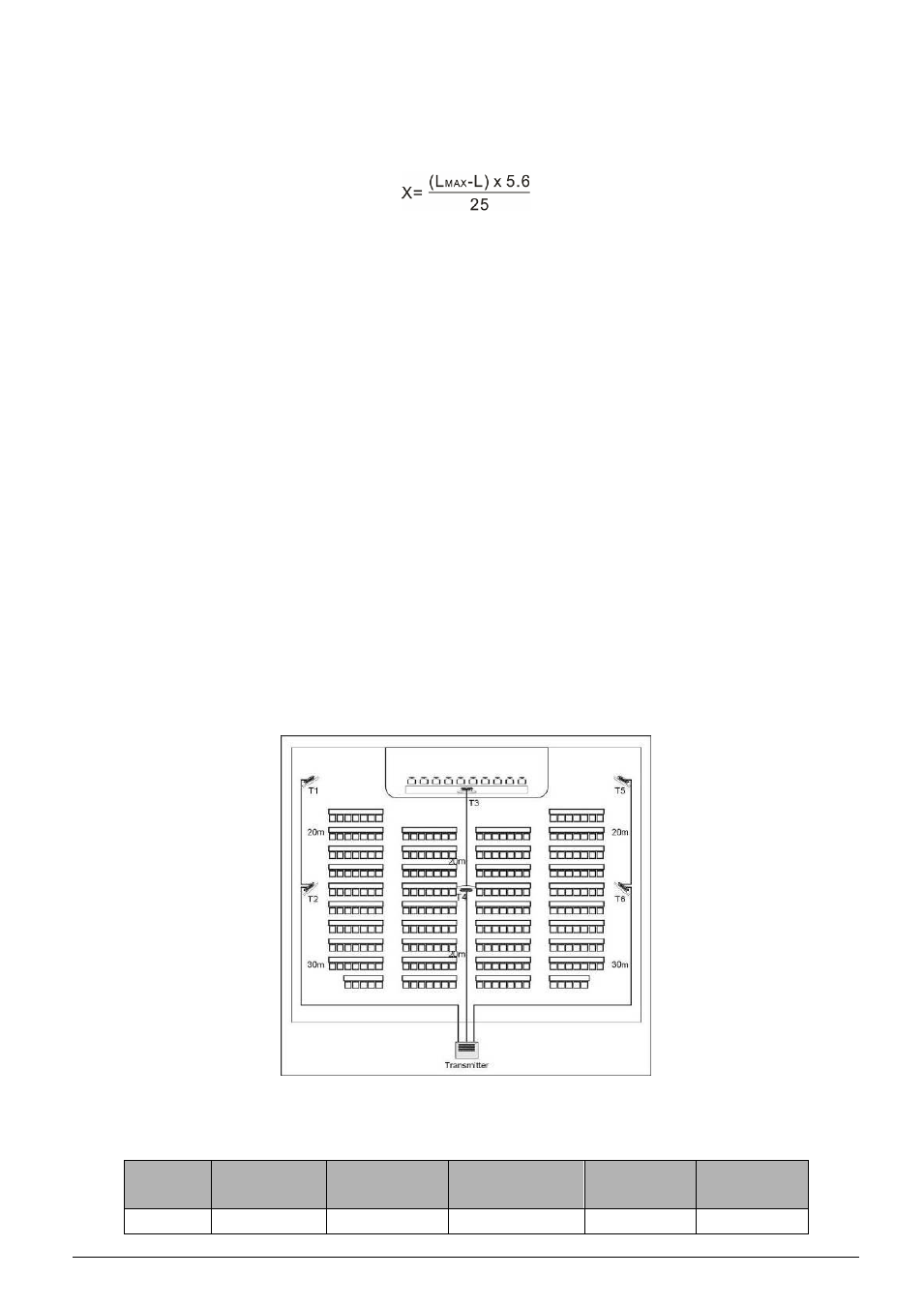

Рис. 3.15 и таблица 3.1 поясняют расчет значения переключателя компенсации задержки сигнала в кабеле.
Рис. 3.15 Система с 5 излучателями и измеренными длинами кабелей
Таблица 3.1 Расчет значения переключателя задержки
Номер
излучателя
Общая длина
кабеля L ( м)
Разница длин
кабеля L
MAX
-L( м)
Задержка в кабеле
на 1 метр (нс/м)
Разница
задержек (нс)
Положение
переключателя
1 30+20=50* 50 - 50 = 0 5.6 0*5.6 = 0 0/25 = 0
