20

несколько меньше чем фактические.

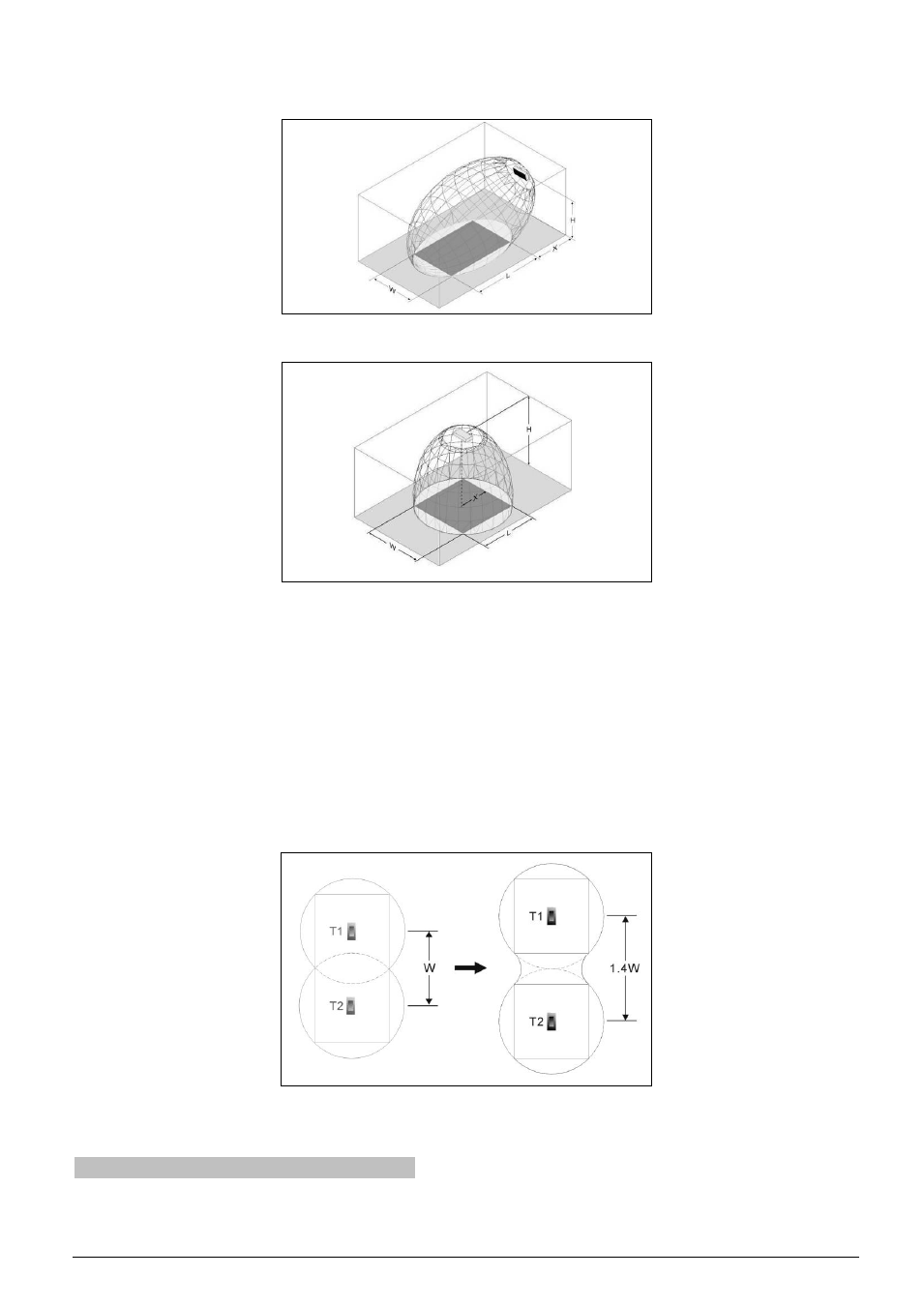

Рис. 3.4 Типичная прямоугольная зона охвата для угла наклона 15°

Рис. 3.5 Типичная прямоугольная зона охвата для угла наклона 90°

"

Гарантированные прямоугольные зоны охвата" для различного числа несущих, высот установки и углов наклона

приведены в разделе 7.6. Высота установки является расстоянием от ИК излучателя до некоторого уровня
приема, который несколько выше уровня пола. Обычно, уровень приема определяется, как высота 1м от пола.
Данные значения справедливы только для одиночного излучателя, и не учитывают полезные эффекты
перекрытиязон охвата и отражения (см. раздел 1.3.6).
При передаче до 4 несущих, общий подсчет основан на том факте, что если ИК приемник способен принимать
сигнал от соседних излучателей, расстояние между соседними излучателями может быть увеличено примерно с
коэффициентом 1.4 (см. рис. 3.6).

Рис. 3.6 Эффект перекрытия зон охвата

3.2.2

Планирование установки излучателей

Планирование установки ИК излучателей осуществляется в соответствии со следующей процедурой:
