12

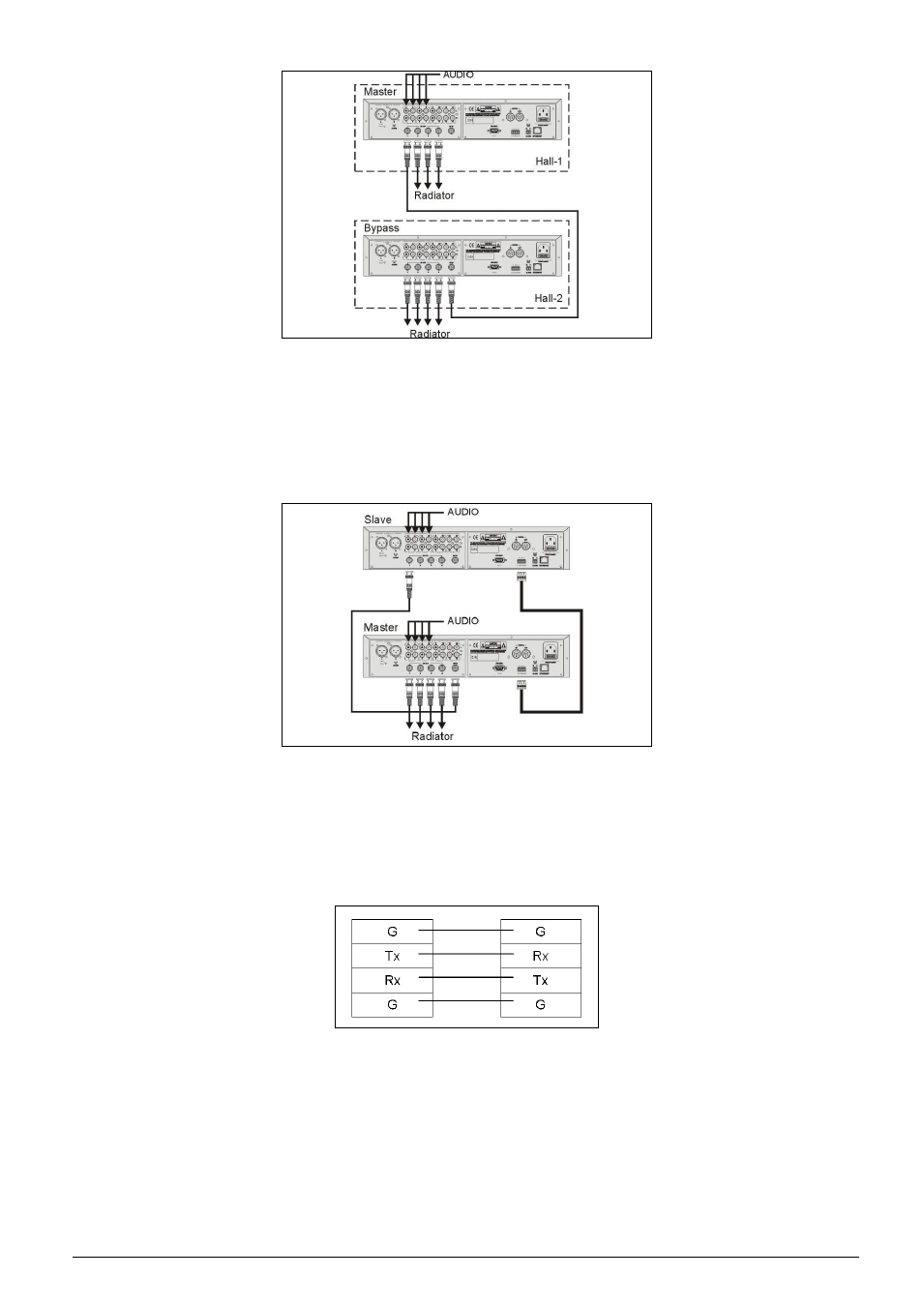

Рис. 2.9 Соединение двух ИК передатчиков в "сквозном" режиме
Расширенный режим (master + slave)
Расширенный режим позволяет объединить два N-канальных ИК передатчика HCS-5100M в 2N-канальную
систему (до 32 каналов).
Рис. 2.10 Соединение двух передатчиков в расширенном режиме
Соединение двух передатчиков
Если два ИК передатчика работают в режиме расширения, интерфейсы EXTENSION этих передатчиков должны
быть соединены кабелем в соответствии с рис. 2.11. Этот кабель необходим для осуществления соединения,
показанного на рис. 2.10.
Рис. 2.11 Проводное соединение между ИК передатчиками
в расширенном режиме.
