УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
90
rus

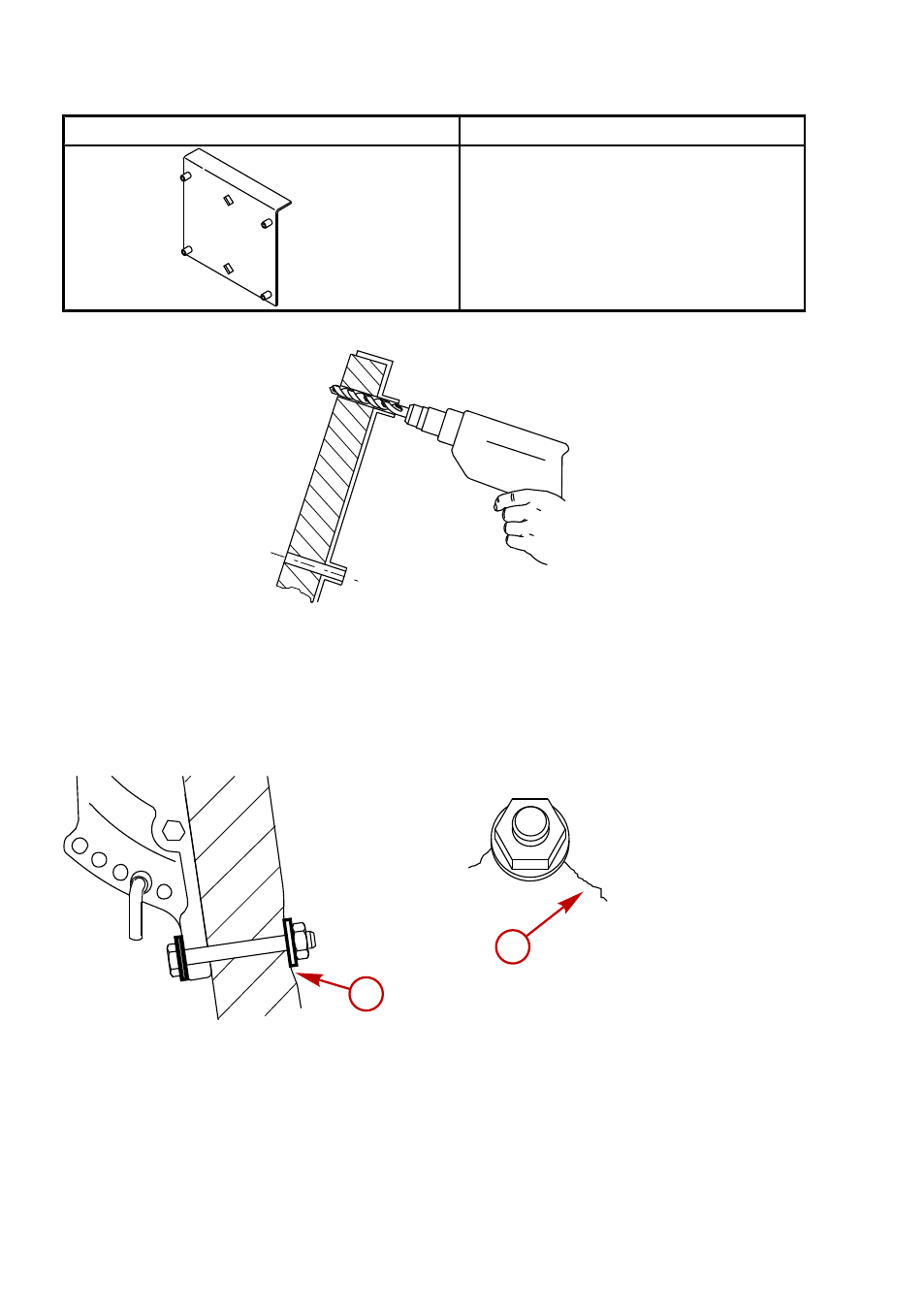

Инструмент для сверления транца
91-98234A2
5489
Помогает в установке двигателя при
использовании в качестве шаблона для
монтажных отверстий двигателя.
2.
Просверлите четыре монтажных отверстия размером 13,5 мм (17/32 дюйма) .
3973
Проверка конструкции транца лодки
ВАЖНАЯ ИНФОРМАЦИЯ: Определите прочность транца лодки. Монтажные болты и контргайки
подвесного двигателя должны быть способны выдерживать крутящий момент 75 Нм (55 фунто-футов)
без деформаций и без растрескивания транца. Если транец лодки деформируется или растрескивается
при таком крутящем моменте, то конструкция транца не может считаться подходящей. В таком случае
следует усилить транец лодки или увеличить площадь, воспринимающую нагрузку.
a -
Деформация транца под воздействием крутящего момента болта
b -
Растрескивание транца под воздействием крутящего момента болта
Когда впервые определяете прочность транца, пользуйтесь тарированным ключом со шкалой
циферблатного типа. Если болт или гайка продолжает поворачиваться при том, что показание крутящего
момента на шкале растет, это говорит о том, что транец деформируется. Площадь, воспринимающую
нагрузку, можно увеличить, воспользовавшись более крупной шайбой или установив на транец
усиливающую накладку.
18961
a
b
