ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus
69
7.

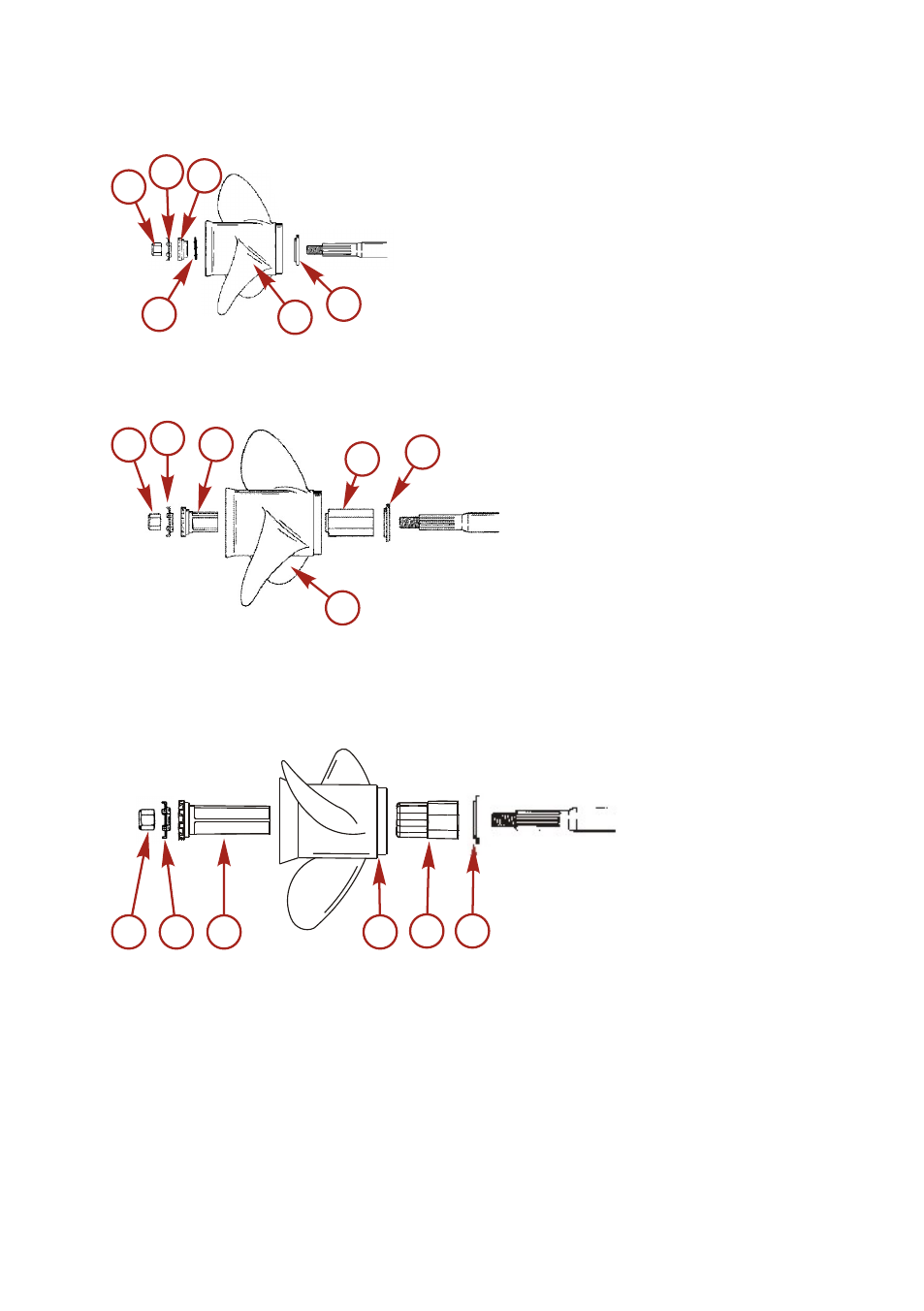

Гребные винты с приводной ступицей Flo-Torq I - установите на вал упорную шайбу, гребной винт,
стопорную шайбу, упорную втулку, стопорную шайбу гайки гребного винта и гайку гребного винта.
a -
Гайка гребного винта
b -
Стопорная шайба гайки гребного винта
c -
Упорная втулка
d -
Стопорная шайба
e -
Гребной винт
f -
Упорная шайба
8.
Гребные винты с приводной ступицей Flo-Torq II - установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу гайки гребного винта
и гайку гребного винта.
a -
Гайка гребного винта
b -
Стопорная шайба гайки гребного
винта
c -
Упорная втулка
d -
Гребной винт
e -
Сменная приводная втулка
f -
Передняя упорная втулка
ПРИМЕЧАНИЕ: Мы рекомендуем устанавливать гребной винт с приводной ступицей Flo-Torq III для
систем из нержавеющей стали.
9.
Гребные винты с приводной ступицей Flo-Torq III - установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу гайки гребного винта
и гайку гребного винта.
a -
Гайка гребного винта
b -
Стопорная шайба гайки гребного винта
c -
Задняя упорная втулка
d -
Гребной винт
e -
Сменная приводная втулка
f -
Передняя упорная втулка
10. Поместите деревянный брусок между коробкой передач и гребным винтом и затяните гайку
гребного винта до заданного значения.
