ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
66
rus
ВАЖНАЯ ИНФОРМАЦИЯ: Для предотвращения корродирования и заедания втулки гребного винта на
валу (особенно в соленой воде) необходимо наносить слой рекомендованной смазки по всей длине
вала гребного винта через рекомендуемые интервалы технического обслуживания, а также при каждом
снятии гребного винта.
7.

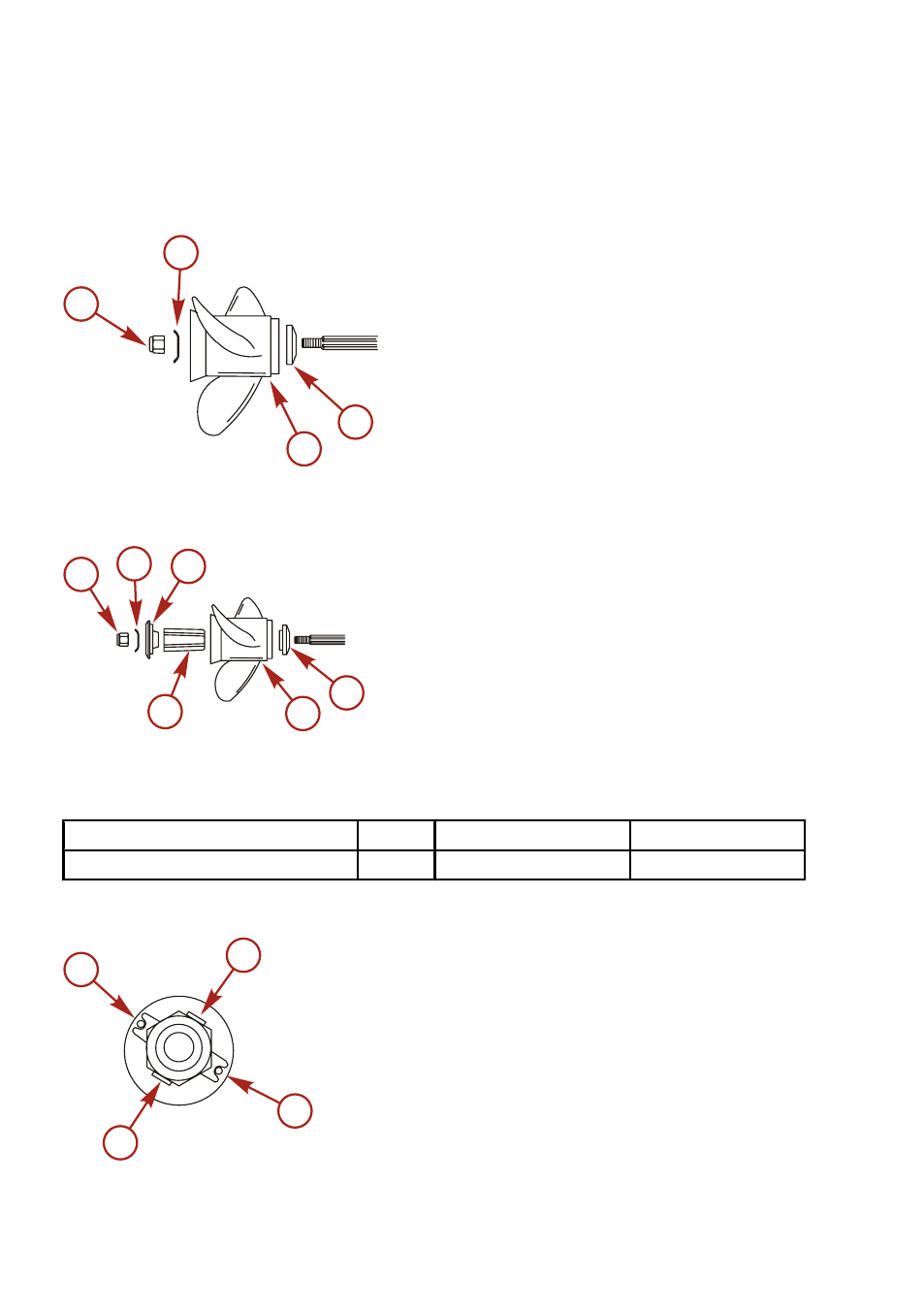

Гребные винты с приводной ступицей Flo-Torq I - установите на вал переднюю упорную шайбу,
гребной винт, стопорную шайбу гайки гребного винта и гайку гребного винта.
a -
Гайка гребного винта
b -
Стопорная шайба гайки гребного винта
c -
Гребной винт
d -
Передняя упорная втулка
8.
Гребные винты с приводной ступицей Flo-Torq II - установите на вал переднюю упорную втулку,
гребной винт, сменную приводную втулку, заднюю упорную втулку, стопорную шайбу гайки
гребного винта и гайку гребного винта.
a -
Гайка гребного винта
b -
Стопорная шайба гайки гребного винта
c -
Задняя упорная втулка
d -
Сменная приводная втулка
e -
Гребной винт
f -
Передняя упорная втулка
9.
Установите стопорную шайбу гайки гребного винта на штифты. Поместите деревянный брусок
между коробкой передач и гребным винтом и затяните гайку гребного винта до заданного
значения.
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка гребного винта
75
55
10. Совместите стороны гайки гребного винта с лапками стопорной шайбы гайки гребного винта.
Зафиксируйте гайку гребного винта, загнув лапки вверх по плоским граням гайки гребного винта.
a -
Штифты
b -
Лапки
11. Установите на место провода свечей зажигания.
a
b
c
d
26903
a
b
c
d
e
f
26904
a
b
a
b
26906
