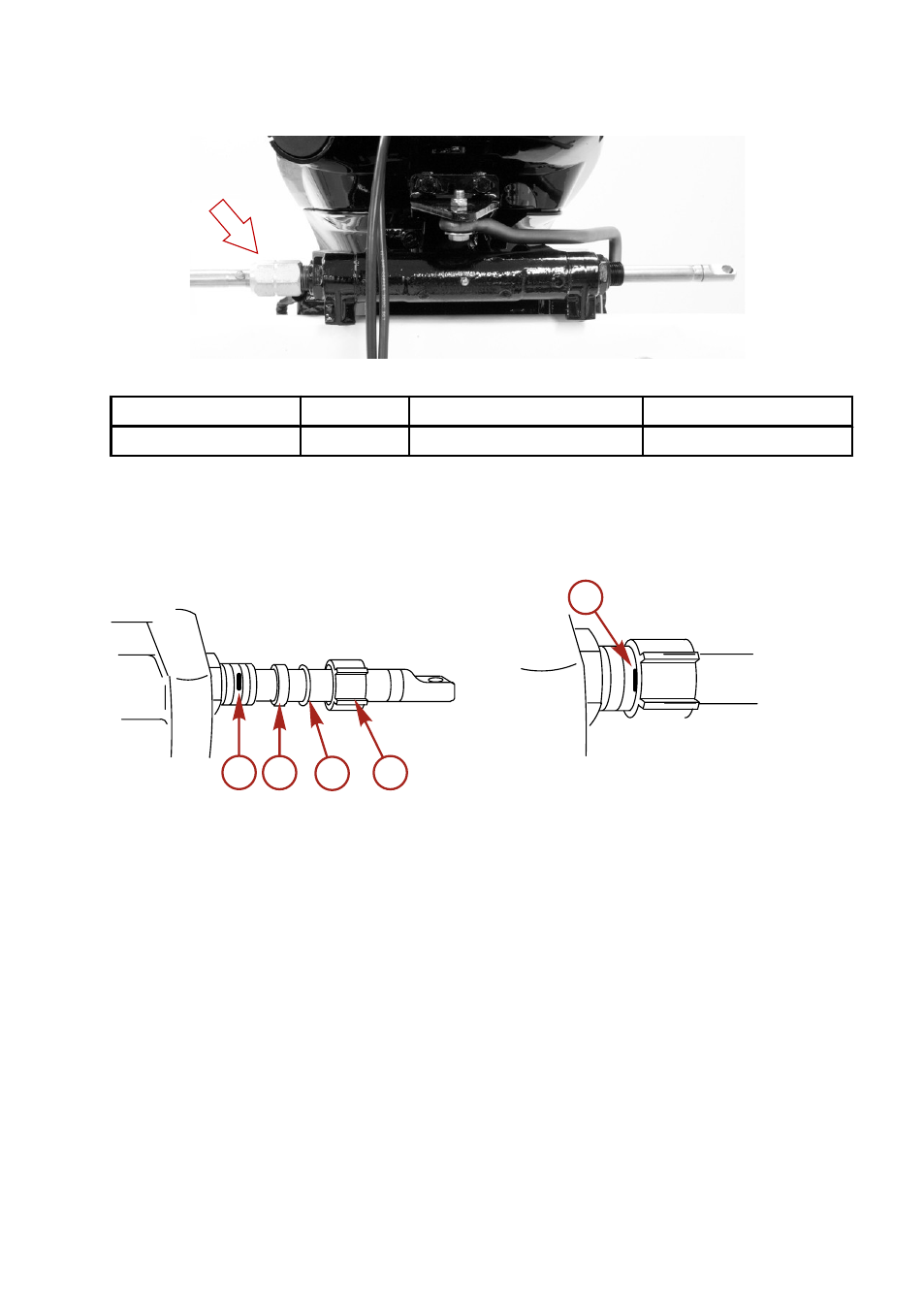

УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus
93
3.
Затяните гайку до заданного крутящего момента.
29506
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка
47,5
35
УПЛОТНЕНИЕ ТРОСА РУЛЕВОГО МЕХАНИЗМА
1.
Нанесите метку на трубку наклона на расстоянии6,4 мм (0,25 дюйма) от конца. Установите
элементы уплотнения.
2.
Навинтите крышку до отметки.
a -
6,4 мм (1/4 дюйма)
b -
Пластиковая прокладка
c -
Уплотнительное кольцо
d -
Крышка
КРЕПЕЖНЫЕ ДЕТАЛИ СТЕРЖНЯ ТЯГИ РУЛЕВОГО МЕХАНИЗМА
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, который соединяет трос рулевого
механизма с двигателем, должен быть закреплен с помощью специального болта с подголовком в виде
шайбы («a» – номер детали 10-856680) и самоконтрящимися стопорными гайками с нейлоновой вставкой
(«b» и «e» – номер детали 11-826709113). Эти стопорные гайки ни в коем случае нельзя заменять
обычными (не стопорными) гайками, потому что они ослабнут от вибрации и слетят, в результате чего
стержень тяги отсоединится.
a b
c
d
8041
a
