УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus 105
ПРИМЕЧАНИЕ: Системы из нержавеющей стали - Рекомендуется установка гребного винта с
приводной ступицей Flo-Torq III.

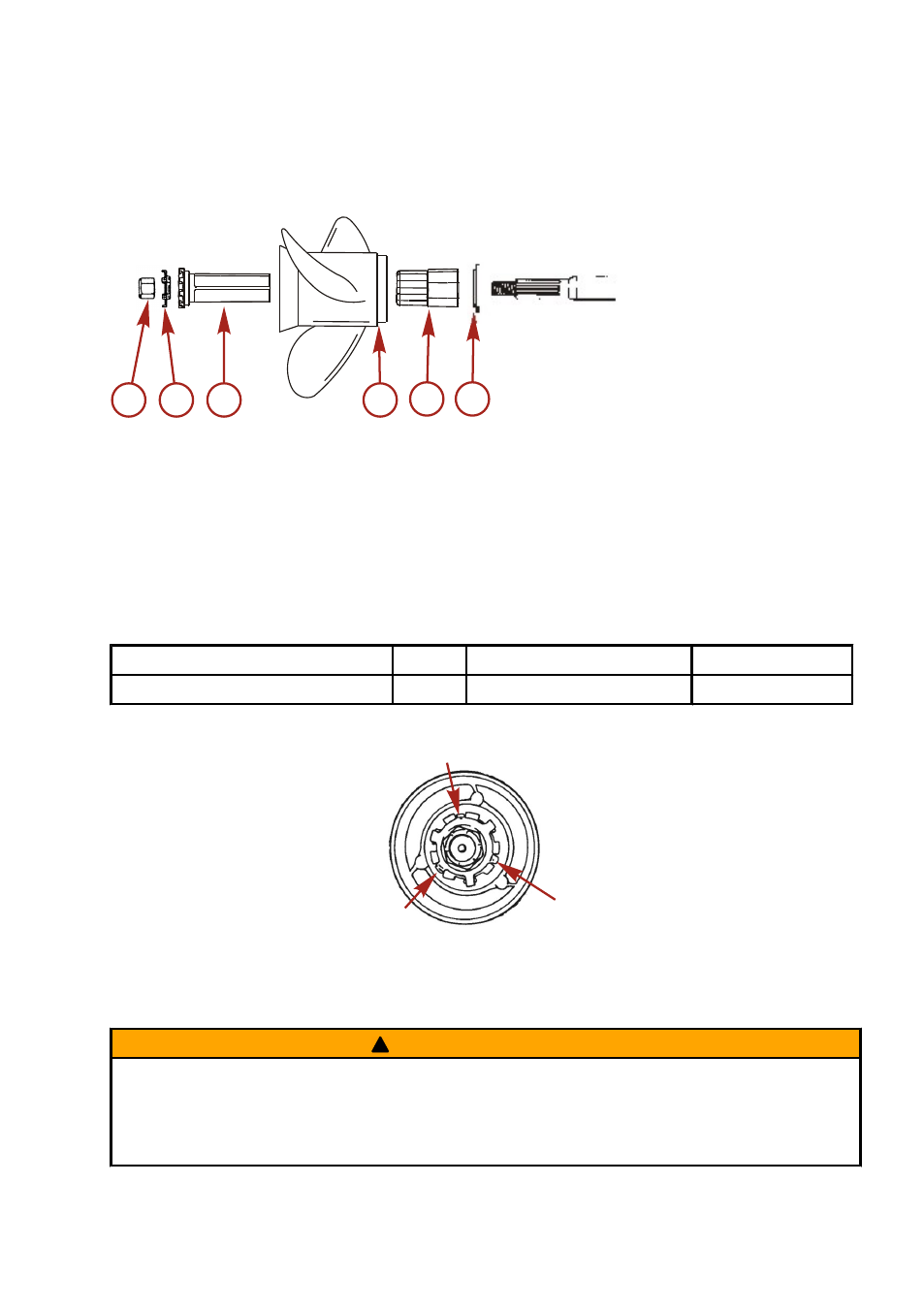

4. Гребные винты с приводной ступицей Flo-Torq II - Установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу гайки гребного винта
и гайку гребного винта.
a - Гайка гребного винта
b - Стопорная шайба гайки гребного винта
c - Задняя упорная ступица
d - Гребной винт
e - Сменная приводная втулка
f - Передняя упорная втулка
5. Установите деревянный блок между коробкой передач и гребным винтом и затяните гайку
гребного винта до заданного значения.
Описание Нм фунтов на дюйм фунто-фут
Гайка гребного винта 75 55
6. Зафиксируйте положение гайки гребного винта, загнув три лапки стопорной шайбы в канавки
упорной втулки.
26945
УСТАНОВКА ГРЕБНОГО ВИНТА - 87,3 ММ (3 -7/16 ДЮЙМА) ДИАМЕТР
КОРОБКИ ПЕРЕДАЧ
!
ПРЕДУПРЕЖДЕНИЕ
При проворачивании вала гребного винта при включенной передаче двигатель может начать
проворачиваться и запуститься. Во избежание такого случайного запуска двигателя и возможной
серьезной травмы, вызванной ударом вращающегося гребного винта, при обслуживании гребного
винта всегда необходимо переключать подвесной двигатель в нейтральное положение и отсоединять
провода свечей зажигания.
3223
a b c d e f
