УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
84

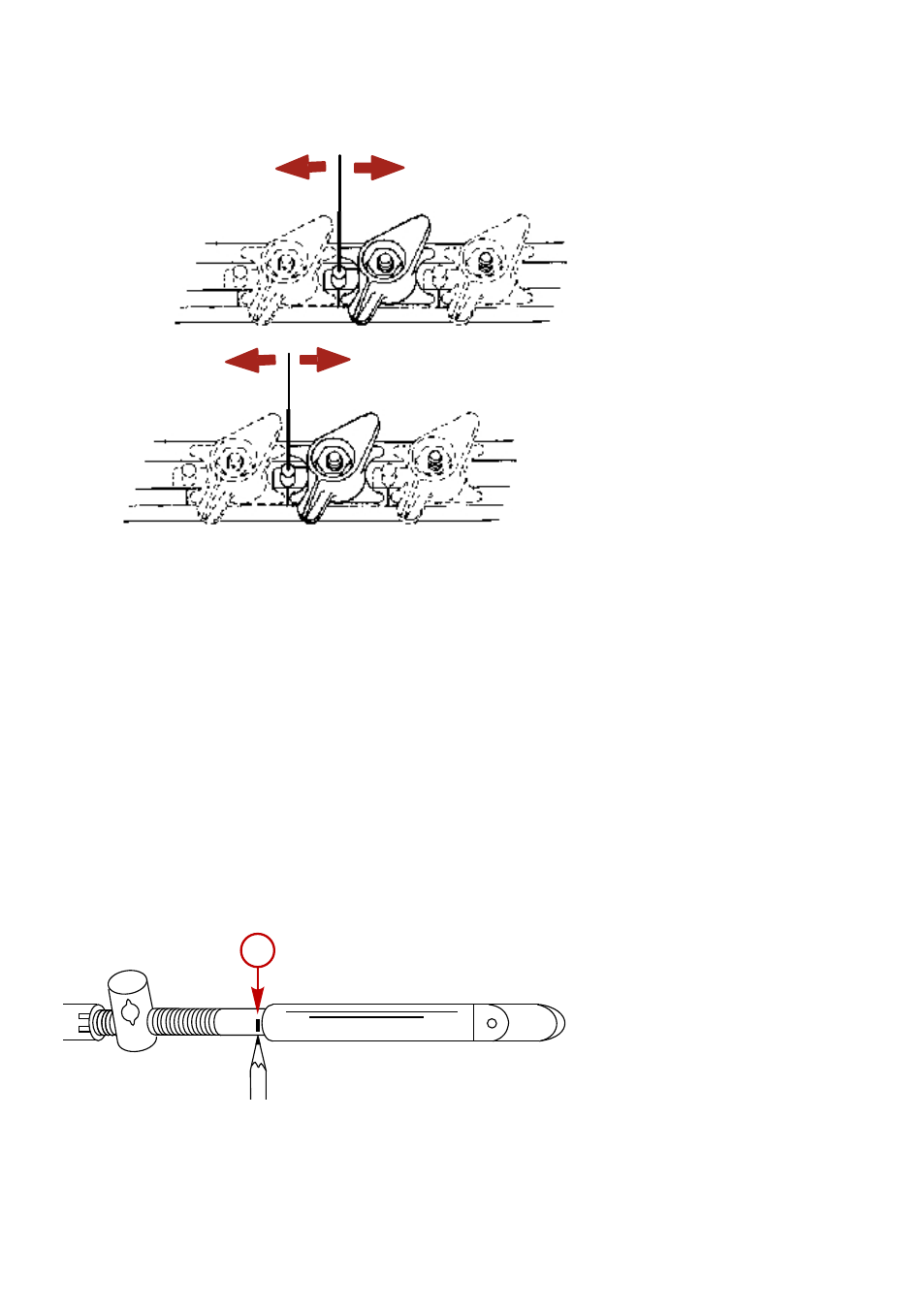

Тяга передач на подвесных двигателях обратного вращения передвигается в направлении,
противоположном направлению двигателя стандартного вращения.
Forward Gear
Reverse Gear
7724
Forward Gear
Reverse Gear
7726
Стандартное вращение
Обратное вращение
УСТАНОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ВАЖНАЯ ИНФОРМАЦИЯ: При выводе рукоятки дистанционного управления из нейтрального положения
первым приводится в действие трос переключения передач, поэтому его нужно установить/
подсоединить к двигателю в первую очередь.
Определение центральной точки троса переключения передач
ВАЖНАЯ ИНФОРМАЦИЯ: Для надлежащей регулировки троса переключения передач отыщите
центральную точку ослабления или потерянного движения троса.
1.
Отметьте положение передней передачи следующим образом:
a. Переведите дистанционный рычаг управления из нейтрального положения в положение
передней передачи и максимальной скорости. Убедитесь, что дистанционный рычаг
управления/дроссельной заслонки касается стопорного винта рычага управления/
дроссельной заслонки.
b. Медленно верните рычаг в нейтральное положение.
c. Сделайте отметку на тросе переключения передач напротив направляющей конца троса.
a -
Отметка положения передней передачи
2.
Отметьте положение задней передачи следующим образом:
4355
a
