УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
83

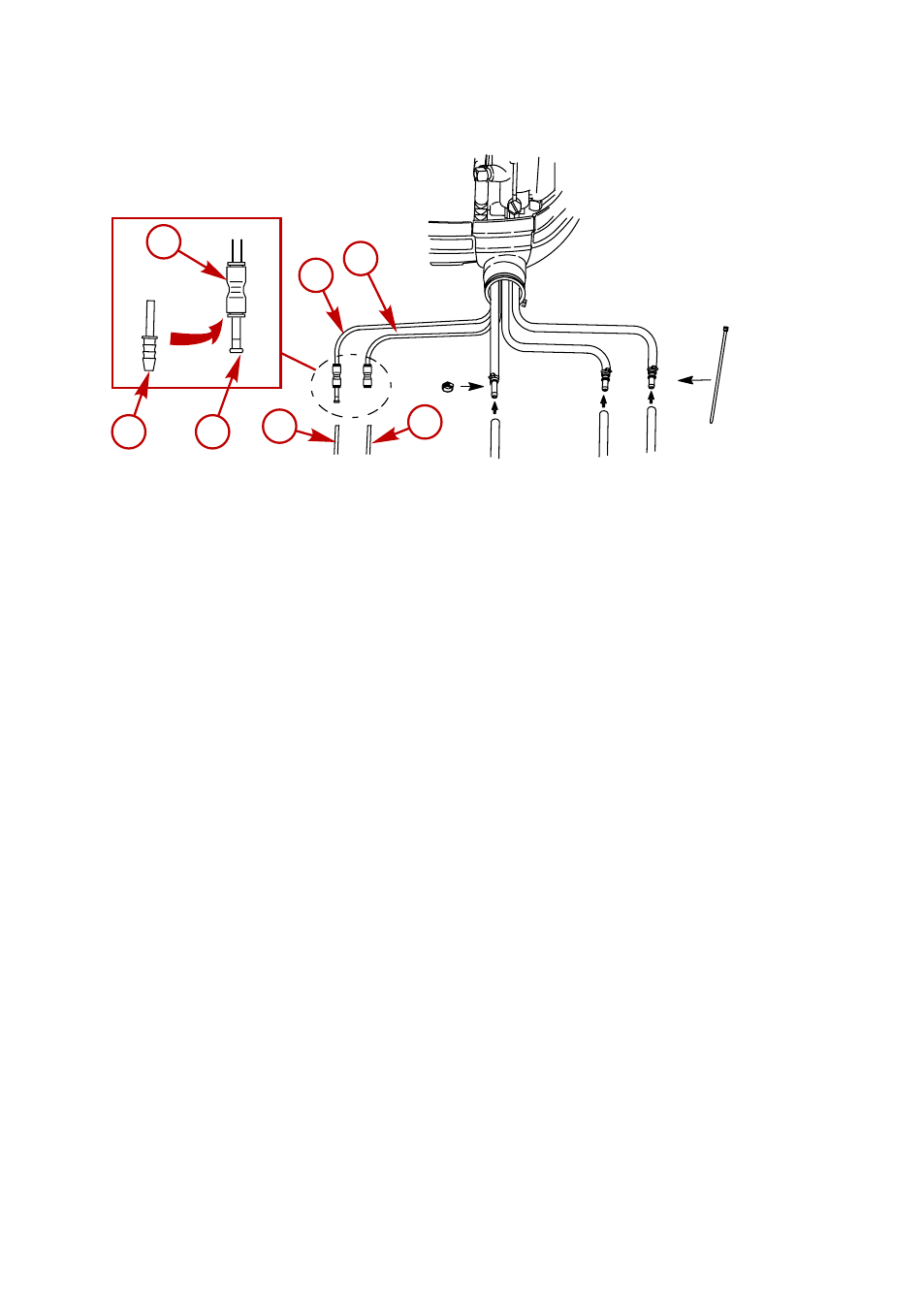

Подсоедините шланг измерительного прибора водяного давления к этому трубопроводу следующим
образом:
a - Труба водозаборника спидометра
b - Напорная водяная труба
c - Соединительная муфта
d - Пробка
e - Трубная вставка шланга
f - Шланг спидометра
g - Напорная водяная труба
Трос переключения передач и дросселя
ПОДВЕСНЫЕ ДВИГАТЕЛИ ОБРАТНОГО ВРАЩЕНИЯ
Коробки передач обратного вращения (левостороннего) могут обозначаться отметкой «L» на торце вала
гребного винта.
Для сдвига подвесного двигателя обратного вращения требуется контрольное устройство установки
консоли сдвоенного двигателя обратного вращения Quicksilver. Инструкции по установке, входящие в
комплект контрольного устройства, разъясняют процедуру соединения этого контрольного устройства с
подвесным двигателем обратного вращения.
ВАЖНАЯ ИНФОРМАЦИЯ: Если подвесной двигатель обратного вращения монтируется аналогично
двигателю стандартного вращения ИЛИ двигатель стандартного вращения монтируется аналогично
двигателю обратного вращения, задняя передача и подшипник в коробке передач должны работать в
качестве передней передачи. Задняя передача/подшипник не рассчитаны на постоянные нагрузки,
создаваемые работой с неизменно высоким числом оборотов и ускорением.
7728
c
e d
g f
a
b
